PA 2*RD15HVF1/RD16HHF1 15-30Вт

[UR5FFR]

Пока в качестве анонса - детальная информация будет позже.

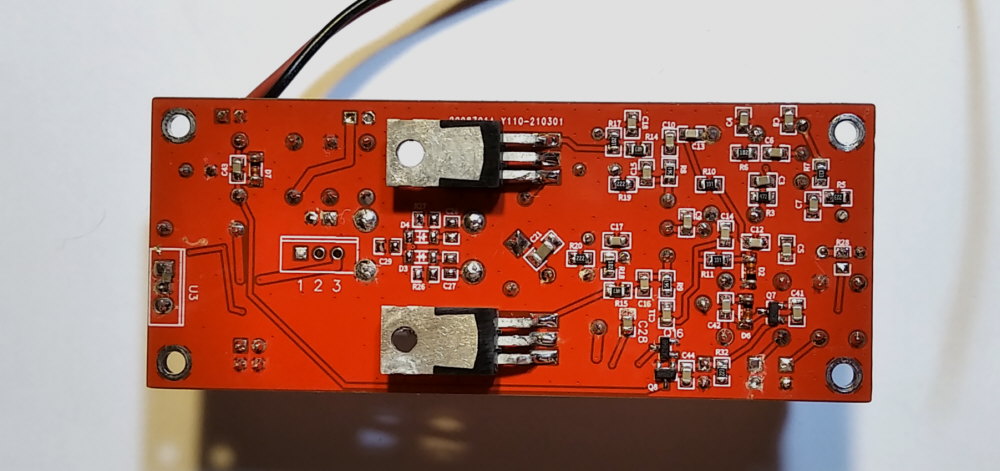

Усилитель мощности на паре RD15HVF1 (или RD16HHF1). На выходе 15вт при 12в питания и 30вт при 18в. Линейная АЧХ до 30МГц. Высокая чувствительность - для раскачки до полной мощности достаточно всего 50мв пикового (или 100мв пик-пик). Система ALC. Триггерная защита от перегрузки по току. Трансы на покупных кольцах - никакого амидона и биноклей Реле обхода по входу-выходу. Плата размерами 10*4см

[nibiluk]

Оце так інтрига, чекаємо продовження.

[sarmat]

Габарит платы весьма привлекательный. Очень ждём! RD16HHF1 показали весьма хорошую "неубиваемость" в линейке трансиверов SW. Была мысль от SW усилитель для Изюминки взять, но теперь подожду релиза

[UR5FFR]

Выложил схемы и описание усилителя и блока ФНЧ http://www.ur5ffr.com/viewtopic.php?f=15&t=338

[nibiluk]

А чи немає у вас лишніх плат на продаж ?

[UR5FFR]

Платы то есть. Но с нюансами. Резать ничего не надо, но пару деталюшек придется навесом напаять. Это для усилителя. Для ФНЧ полегче, но смдшные конденсаторы придется лепить "по живому" - площадок нет. Но это не сложно.
Я наверно какой-то мануал сделаю по тем платам которые есть с фотками чтобы было понятно где и чего паять.

[nibiluk]

Ще і не таке паяли, якщо будете продавати, то я в черзі.

[uw5ehc]

Здравствуйте, а как бы его на 50 мГц запустить ? ...ну, кроме переделки фнч, вдруг подобные опыты проводили..

[UR5FFR]

Не проводил.

[nibiluk]

А чи не буде у вас посилання на перевірені RD на алі ? І чи можна для перевірки запаяти якісь IRF ?
