Широкополосные трансформаторы на линиях

[UR5FFR]

Подборка различных топологий трансформаторов на длинных линиях и примеры их использования

Трансформатор 1:4R

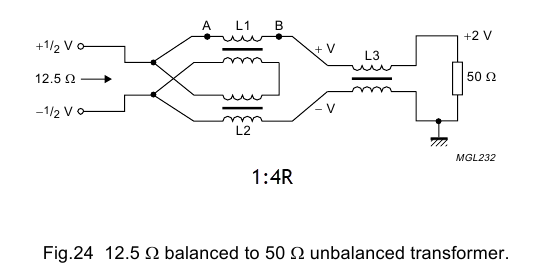

TLT 1:4R

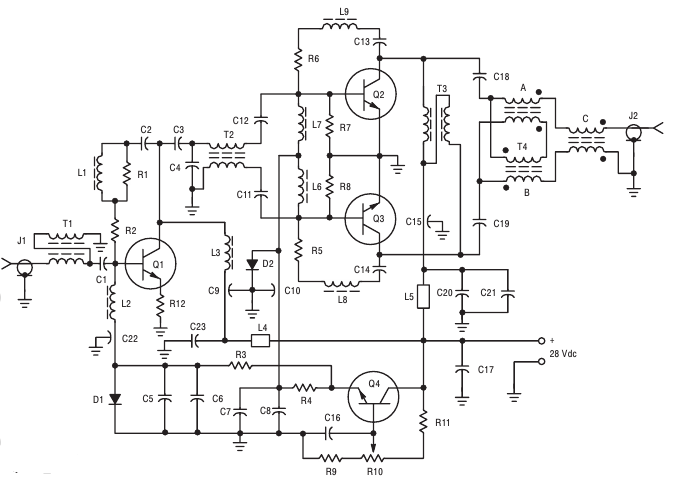

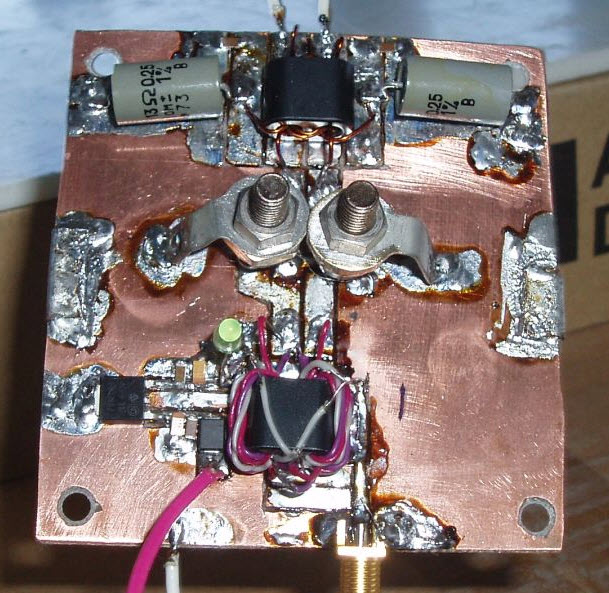

Усилитель мощности из [1] использующий на входе и выходе трансформаторы 1:4R


Трансформатор 1:9R

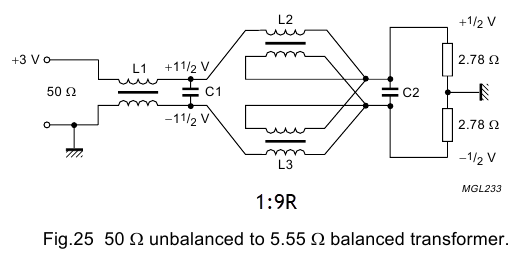

TLT 1:9R

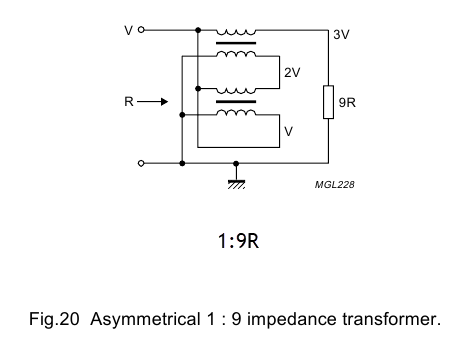

TLT 1:9R asymmetrical

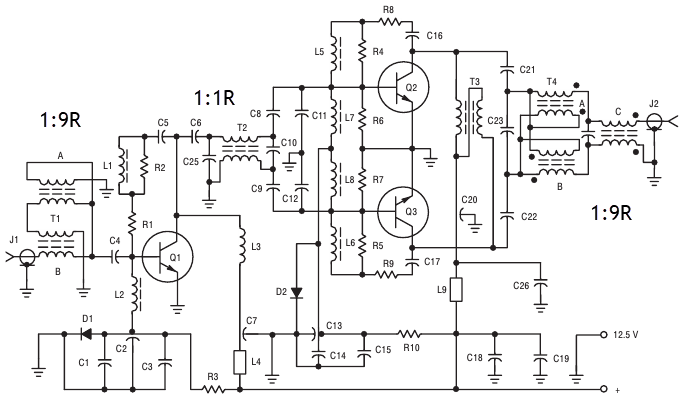

Усилитель мощности из [1] использующий на входе и выходе трансформаторы 1:9R


Трансформатор 1:16R

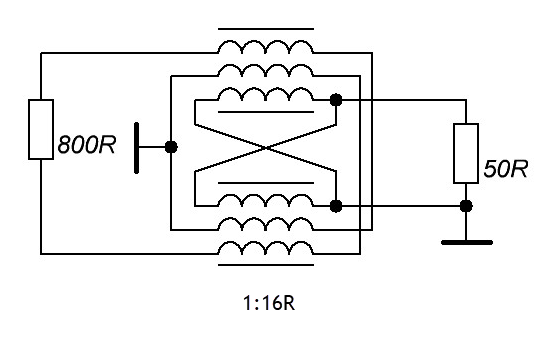

TLT 1:16R

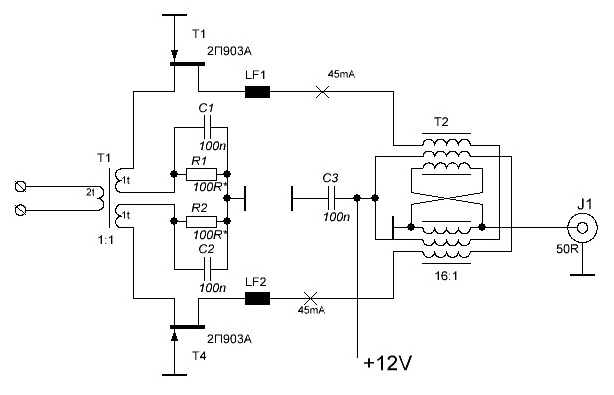

Практическая схема LNA с использованием TLT 1:16


Линии можно намотать как на отдельных сердечниках/кольцах, так и на бинокле


Литература
1. AN593 Broadband linear power amplifiers using push-pull transistors, NXP
2. ECO6907 Design of HF wideband power transformers, Philips Semiconductor

[UR5FFR]

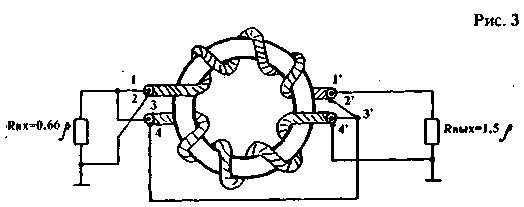

На ТДЛ можно строить трансформаторы с дробным коэффициентом трансформации сопротивлений. Наиболее практична схема с трансформацией по сопротивлению 1:2,25. Она позволяет произвести приблизительную трансформацию 50/100R и 25/50R.

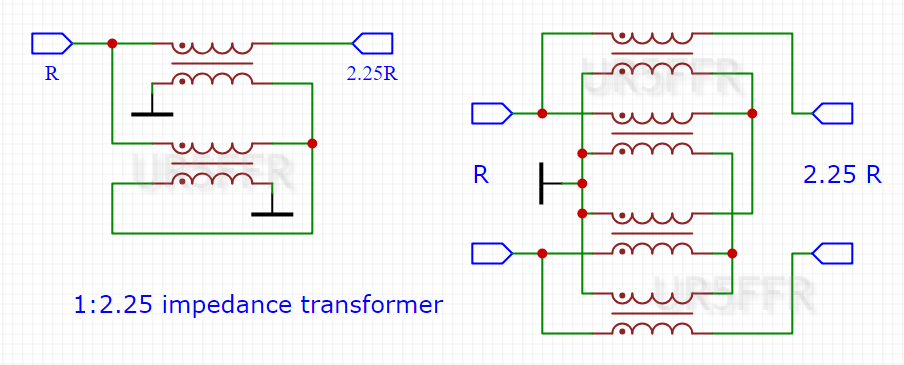

Слева асимметричная, справа - симметричная схема. Ассиметричный трансформатор может быть реализован на одном магнитопроводе


Литература
1. С. Лондон, С. Томашевич. Справочник по высокочастотным трансформаторным устройствам. - М.: Радио и связь, 1984.
