Трансивер Raisin DX2

[us5caa]

Все по схеме, попробую заменить BSS138. Спасибо!

[UR5FFR]

Есть такая мысль...
Поскольку МАХ умеет не только ФНЧ, но и нотч, то если я поставлю аккуратненько микру коммутатор, ту что в миксере, и заведу на нее с синтеза сигнал переключения? Получится? Я ее просто приклею на свободное место рядом и аккуратно тоненькими проводами разведу....

Получится, почему же нет. Но на мой взгляд ручной нотч это больше для маркетинга, на практике его сложно использовать.

И мысль два, если заставить третий выход синтеза генерить тактовую частоту для МАХ, я не получу никаких бяк по приему? Тогда полосу можно будет регулировать с меню синтеза, и точно видеть на сколько обрезка идет. Меню модифицировать мне не проблема, вопрос только в том, не будет ли бяка никакая лезть...

А вот этого лучше не делать. Более того, я бы рекомендовал использовать сишку как VFO+BFO только для простых конструкций. Для Raisin DX уже предпочтительнее ставить две сишки отдельную под каждый гетеродин либо вообще использовать SI570 для первого гетеродина. Связано это с тем что развязка выходов у сишки не лучше 60дб и по некоторым данным измерений, которые я видел в сети, при генерации нескольких частот в выходном спектре появляется множество спуров с уровнем порядка -70dBc

[UR5FFR]

Все по схеме, попробую заменить BSS138. Спасибо!

Можно так же отключить один из контуров ару выпаяв Q9 - снизится крутизна регулировки

[us5caa]

Все по схеме, попробую заменить BSS138. Спасибо!

Можно так же отключить один из контуров ару выпаяв Q9 - снизится крутизна регулировки

А вот это помогло, АРУ стала работать отлично. Большое спасибо!

[UR5FFR]

Может с Q9 проблемы? Попробуйте другой впаять.

[криворукий]

Всем добрый день.
По случаю досталась печатная плата трансивера. Понимаю, что трансивер совсем не для начинающего,
но начну не спеша собирать. Есть пока несколько вопросов.

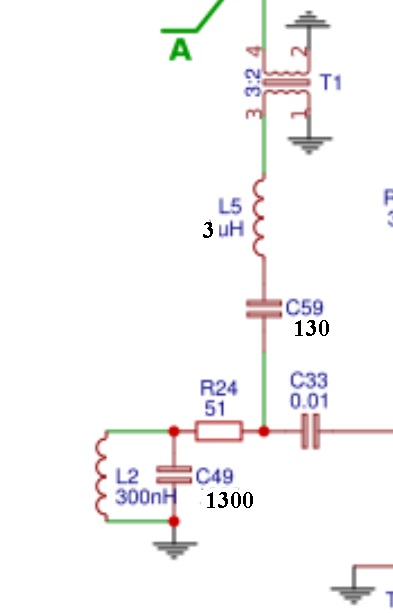

Кварцы буду использовать "лодочки" на 8 МГц. Пересчитал диплексер под эту частоту.
1. Огромная просьба посмотреть/помочь всё ли правильно? Прилагаю файл для RFSimm.
2. Возможна ли прямая замена микросхемы NE5532 на TL072, TL082?

[UR5FFR]

Нормально все с диплексером. Только в модели нагрузка не 150ом а 50. Три штуки J310 в параллель дают входное сопротивление порядка 25ом. Транс с обмотками с соотношением витков 3:2=1.5 повышает его в 1.5^2 ~= 2 раза. В итоге получаем около 50ом нагрузки для диплексера
Операционники можно заменить, но 072/082 не особо подойдут - они с полевиками на входе насколько я помню. А зачем менять? 5532 стоит копейки и продается везде

[криворукий]

Большое спасибо Андрей.
Всё понял.

[UR5VCP]

Получится, почему же нет. Но на мой взгляд ручной нотч это больше для маркетинга, на практике его сложно использовать.

Еще как! Помогает от дятлов с анальником... ой... тональником! На айкоме очень помогает, да и на "Волне" я на МАХ а потом на ОУ делал, тоже спасало неслабо!

....выходном спектре появляется множество спуров с уровнем порядка -70dBc

Крутил по всем диапазонам - на слух ничего не услышал (может какие пораженки на прием и будут, но пока что не буду эксперименты делать, ну, а вторую сишку допаять не вопрос... закажу на днях пару еще...

[UR5VCP]

Андрей Николаевич, тут мысля по ходу, но это чисто касаемо моей конструкции регулятора АРУ. У меня сдвоенные стереорегуляторы (да еще и с затычкой по серединке, ну понятно да? оно показывает середину щелчком), на одной оси два по 47К, (один пойдет на НЧ или на ФНЧ, еще не решил), я R48 ставлю на 470 килограмм, а второй, который совмещенный с ним, присобачу к компаратору, и в крайнем положении будет делать AGC_OFF, или не стоит, забить? Оно как бы не напрягает в плане конструктива, легко и просто, но есть ли в этом смысл?
