RX998 - простой экономичный приемник

[cool-vovan]

Вітаю всіх!
Зачарувала робота приймача, у корпусі D110A. Вирішив також повторити цю конструкцію. Вже придбав всі компоненти, корпус. На даний час в процесі розробки плати. Вирішив все вмістити на двох платах: основна плата, містить власне сам приймач за схемою 2.3, ДПФ, ПВЧ, і всі допрацювання UR3ILF, окремо плата синтезатора, також розробки UR3ILF, як я зрозумів. В контурах, після налаштування, будуть встановлені постійні конденсатори. Також на платі будуть встановлені акумулятори з контролером зарядки.

[UY1IF]

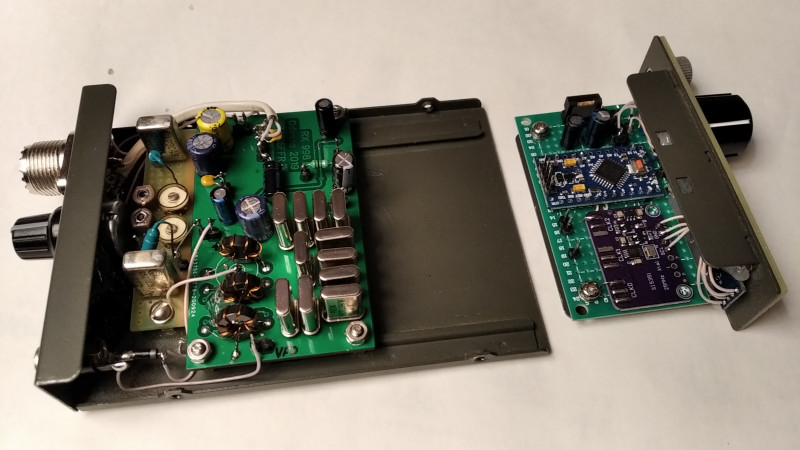

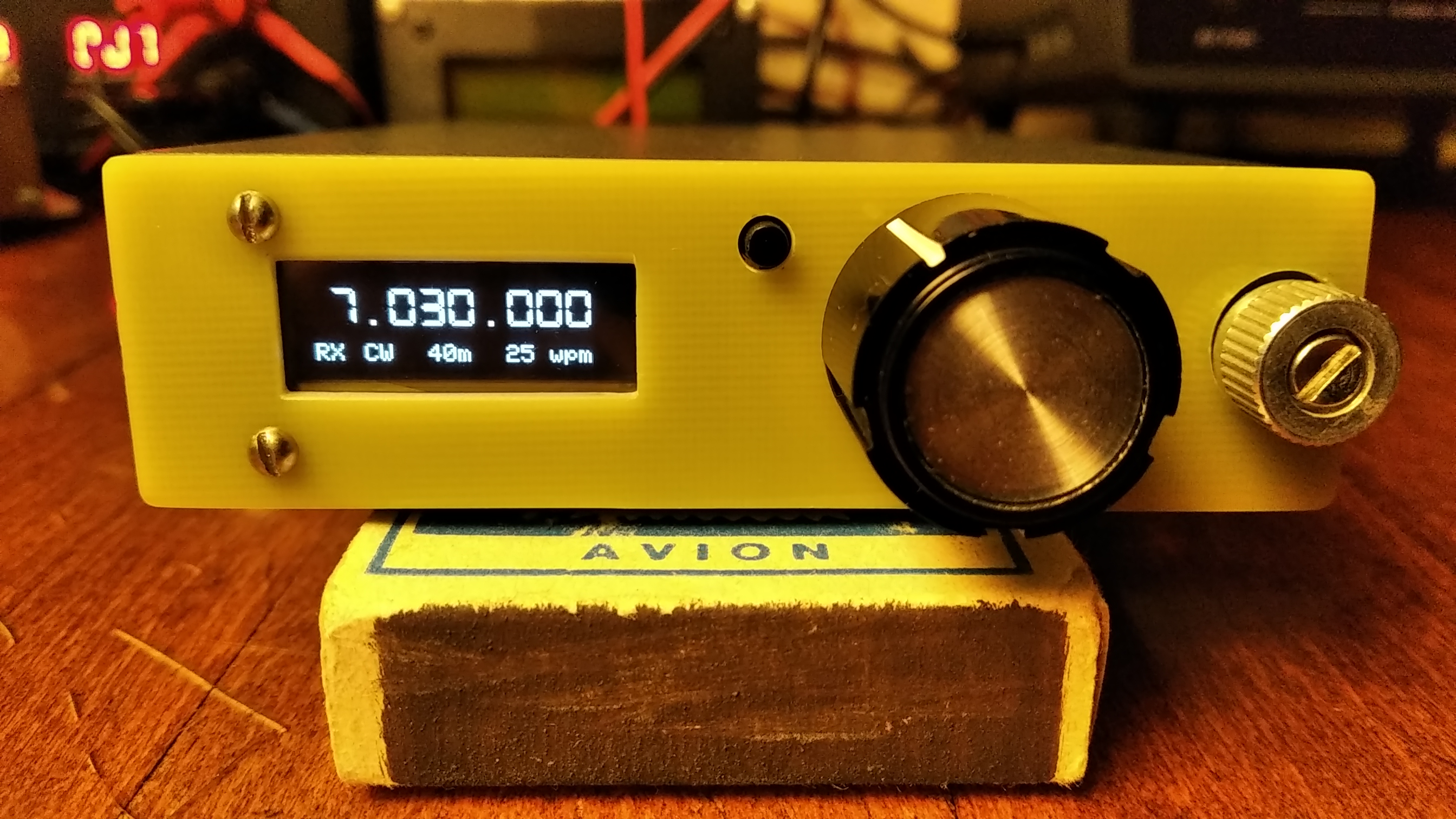

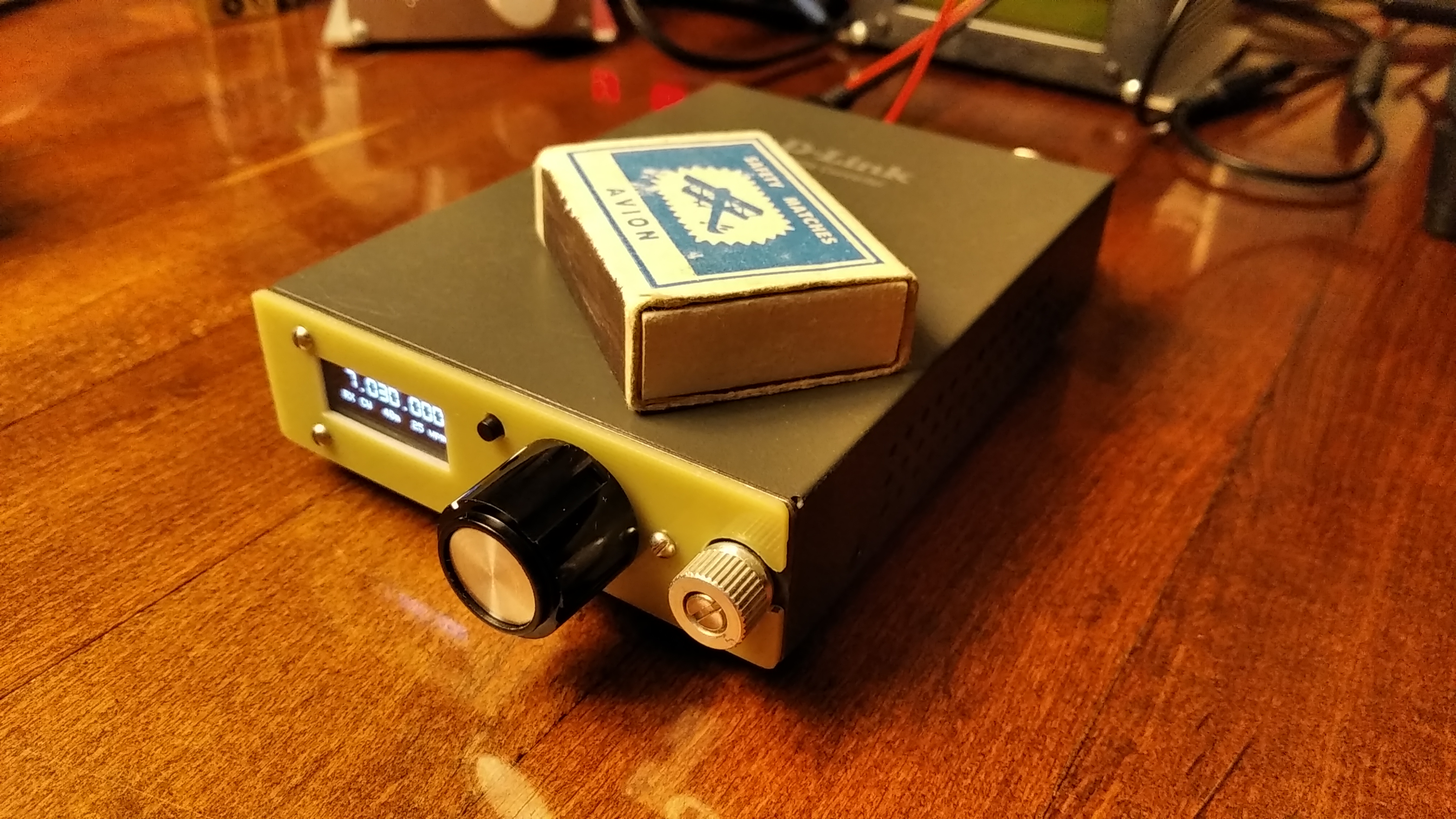

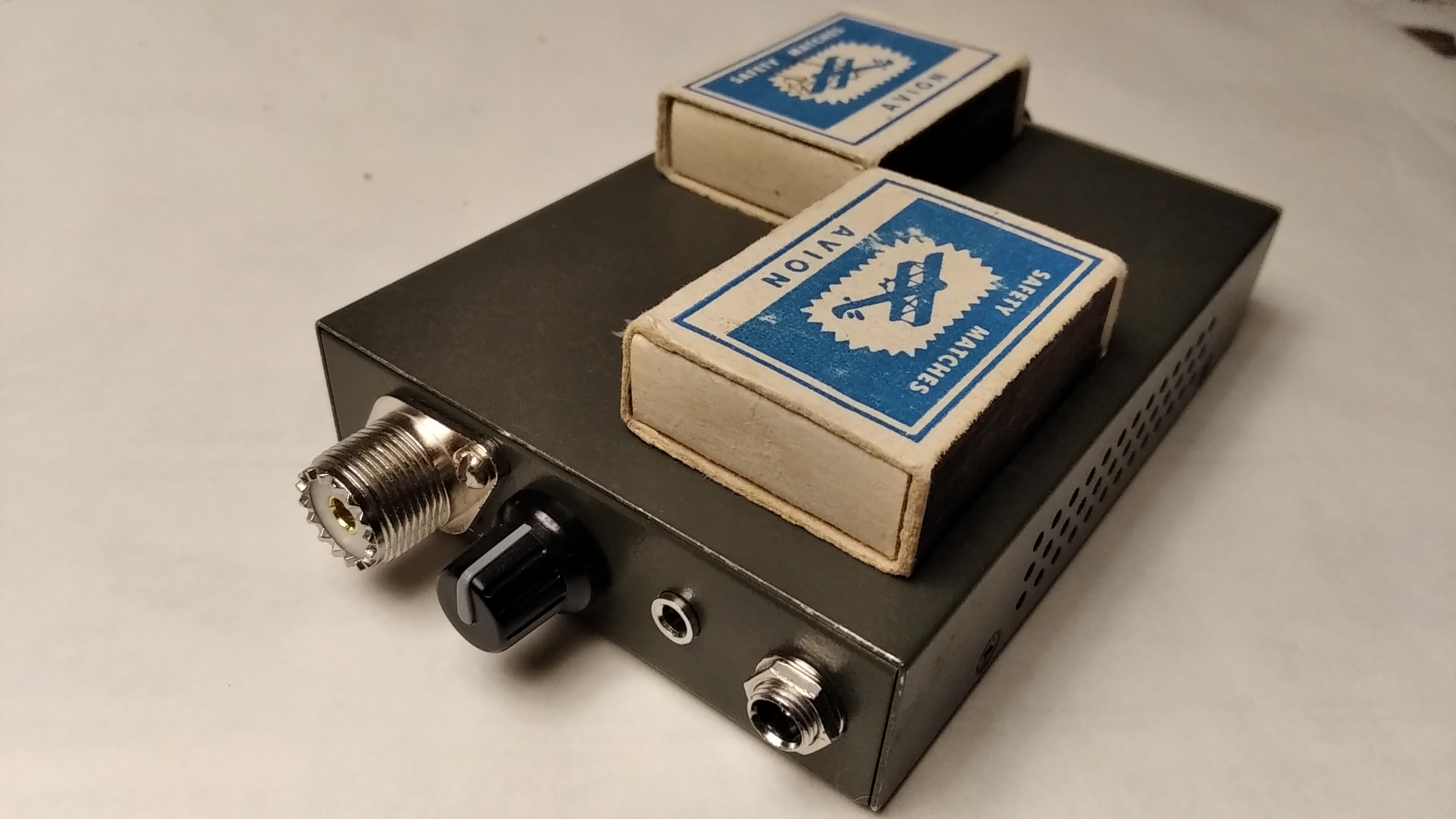

Моя реализация приёмника (фото)...
Синтезатор Nano VFO. Спасибо Андрею UR5FFR за разработку!

[UY1IF]

Видео работы...

[UR5FFR]

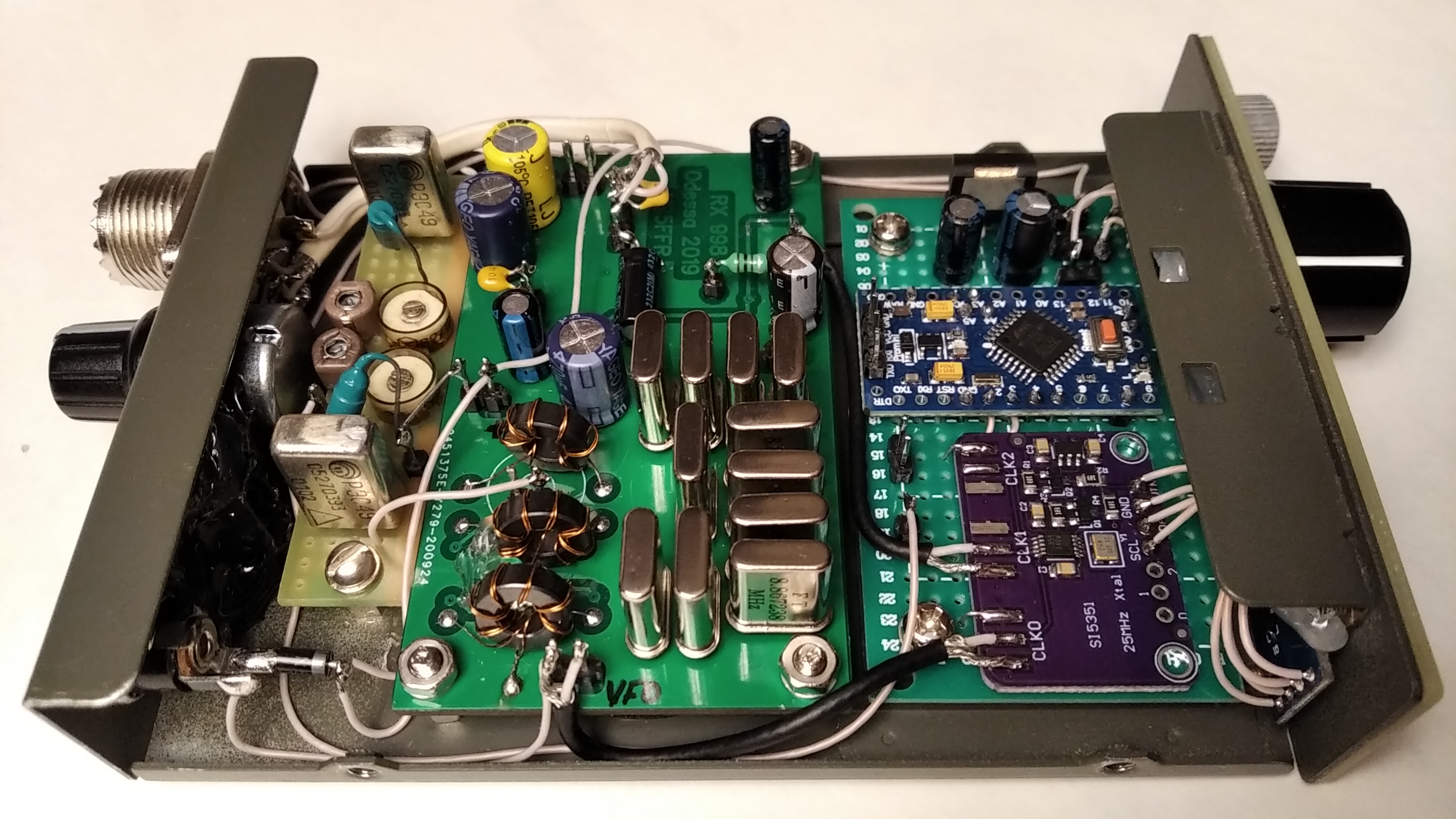

Моя реализация приёмника

Компактненько получилось!
PS выкладывайте на http://www.qrzua.club - пусть все видят

[us5edt]

Всем доброго. Понравился этот приёмник. Случайно нет ли у кого платы версии v2.3 в ЛАЙОуте .

[UR5FFR]

Вот прислали

[Freddy]

Чи можна замінити Bf998 на кп327 ? Просто вони є і хз що з ними робити . Дякую!

[UR5FFR]

Чи можна замінити Bf998 на кп327 ? Просто вони є і хз що з ними робити . Дякую!

Ну викиньте їх - не бачу ніяких проблем Не треба міняти 998і на 327і - це дещо різні транзистори

[Freddy]

Доброго вечора, чи можна резистор R18 - 10 ом замінити на 6,8ом ? Версія схеми 2.3 . В мене просто немає 10 ом в 1206 а тільки в 0805 .

[UR5FFR]

Можна й 10ом. А можна й декілька в паралель припаяти - наприклад 2*22ом
