Трансивер с преобразованием вверх Phoenix (Феникс)

[UR5FFR]

Несколько слов про двухкаскадный УПЧ с АРУ. Многие спрашивают - почему бы не поставить двухзатворники и управлять по второму затвору. Проблема такого решения заключается в том, что при изменении напряжения АРУ на втором затворе существенно меняется режим работы транзистора по постоянному току, а именно ток через транзистор уменьшается, что в результате приводит к нелинейным искажениям. Известны решения по стабилизации работы ПТ по постоянному току, но путем усложнения схемы.
Использование каскадов с нагрузкой в виде pin-диодов позволяет изменять усиление каскада в широких пределах не изменяя его режим работы по постоянному току. Так в УПЧ версии 3.1 усиление каждого каскада изменяется от -30dB до +15dB. При этом напряжение на стоках транзисторов меняется незначительно. Соответственно два каскада обеспечивают регулировку на 90db - от -60dB до +30dB

[lz5zi]

Здраствуйте.
Что надо изменить если применить QER фильтр в последней версии RX и TX?

[UR5FFR]

В приемной части: R42 убираем, C4=0.01u, параллельно входу и выходу фильтра ставим сопротивления на землю, равные его характеристическому сопротивлению, C1 исключаем. В результате затвор J1 должен быть подключен к выходу КФ и на землю через резистор, который стоит параллельно выходу фильтра

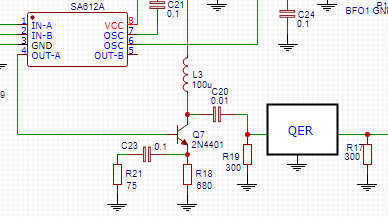

В передающей схему согласования можно сделать как на рисунке в атаче, только усиление не задирайте - там его и так достаточно. Ориентируйтесь чтобы на входе второго смесителя было не более 30-40мв

[lz5zi]

А регулирование усиления (ALC POWER) здесь нельзя? Или лучше после ДПФ в драйвере?

[UR5FFR]

Лучше после ДПФ

[Conan]

Доброго времени суток, Андрей.

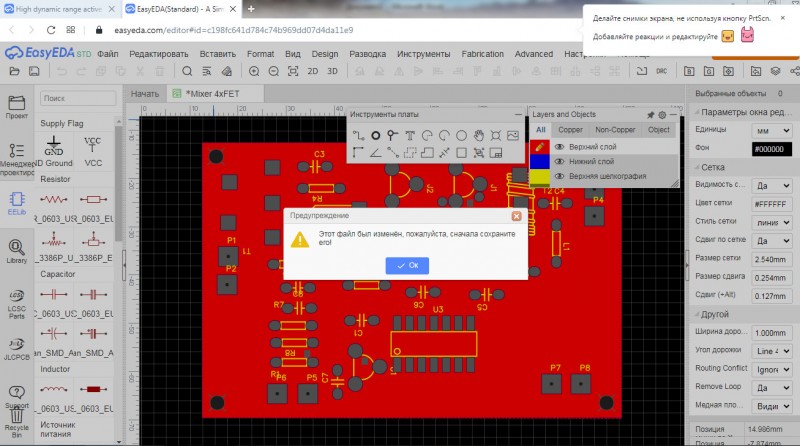

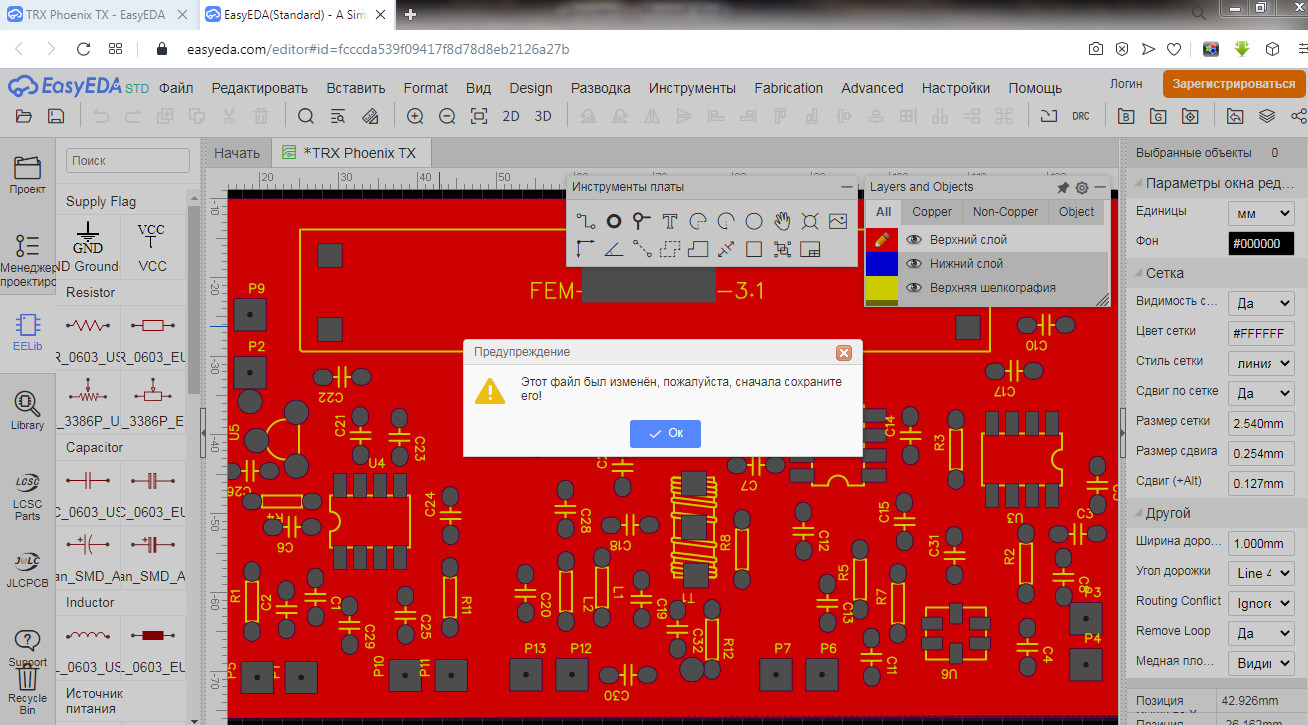

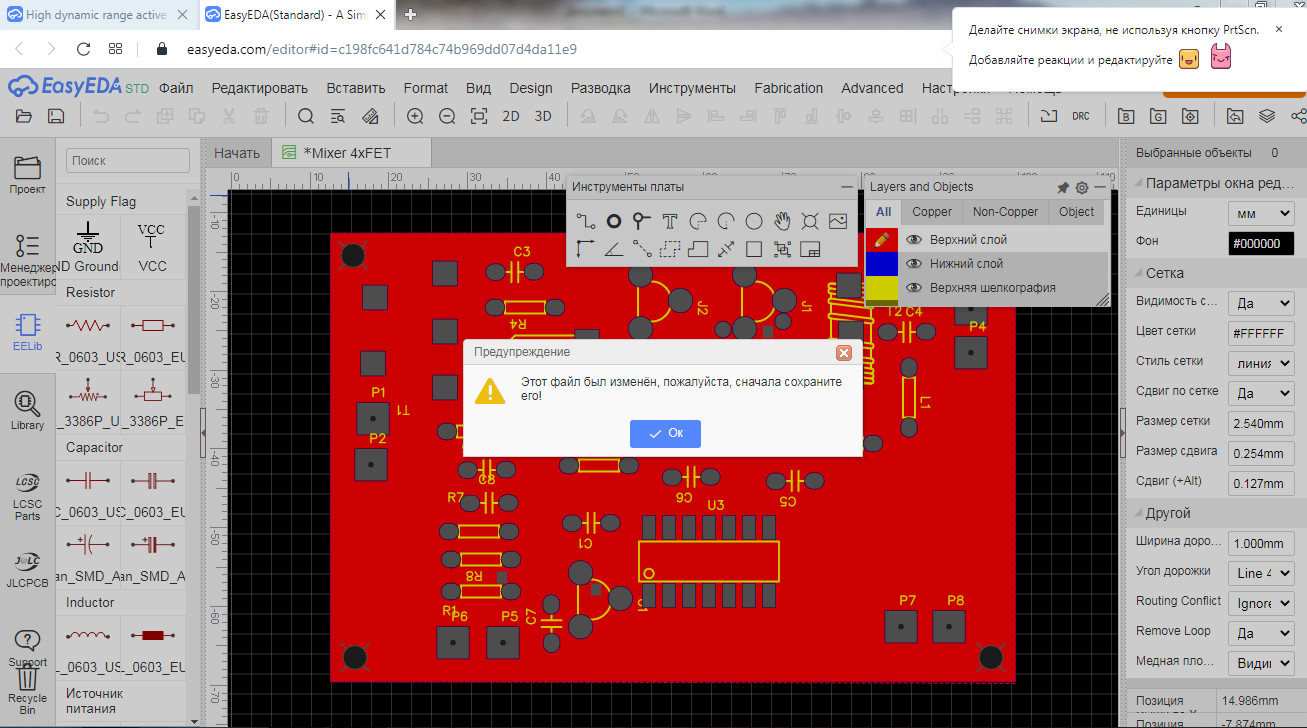

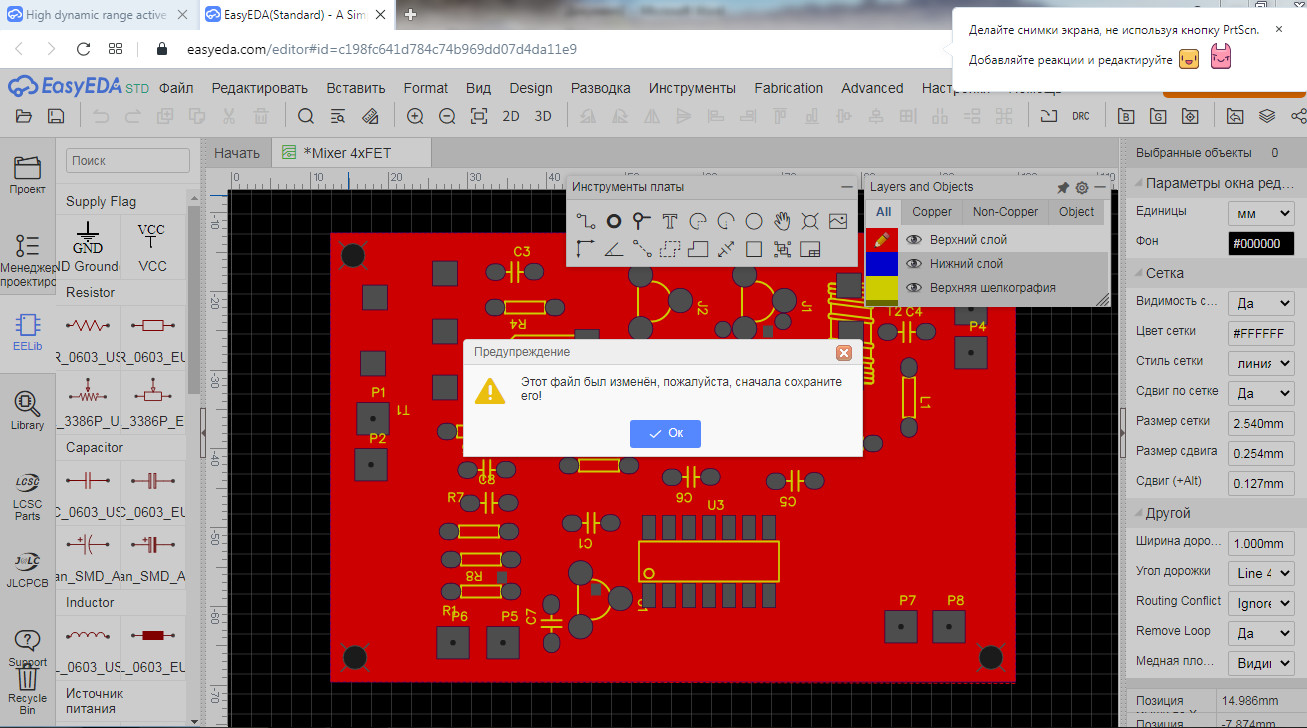

При попытке экспорта выдаёт вот такие картинки:

[UR5FFR]

Вам надо зарегистрироваться на EasyEDA, склонировать себе проект и сохранить его перед экспортом. Проект старый, какие-то компоненты в библиотеке могли измениться, она обновляет печатку при открытии, но для экспорта надо сохранить

[UY5AU]

Добрый день.
Можно ли в этой конструкции применить фильтр на котором написано 45015GQ52?
(Вставить его фото не получается).

[UR5FFR]

Можно применить любые фильтры на 45МГц с полосой 7,5-15кГц. При выборе фильтра надо смотреть на затухание за полосой при отстройке на 1МГц (удвоенная вторая ПЧ). Есть фильтры низких порядков которые не обеспечивают должного затухания. Примененные мной фильтры имеют порядка 80дб - на это и стоит ориентироваться. Иначе получите пролаз зеркалки по второй ПЧ

[UY5AU]

Добрый вечер.
Спасибо Вам за ответ. И еще несколько вопросов по этой теме.
1. Какой выходной уровень поступает с платы Тх на усилитель мощности?
2. Имеет ли большое значение при использовании фильтра 1-й пч полоса 7,5 или15 кГц?
3. Какой выходной усилитель порекомендуете применить для Phoenix-a?
В приведенном ZIP-файле, схемы УМ я не обнаружил.
