Balun - измерение параметров

[UR5FFR]

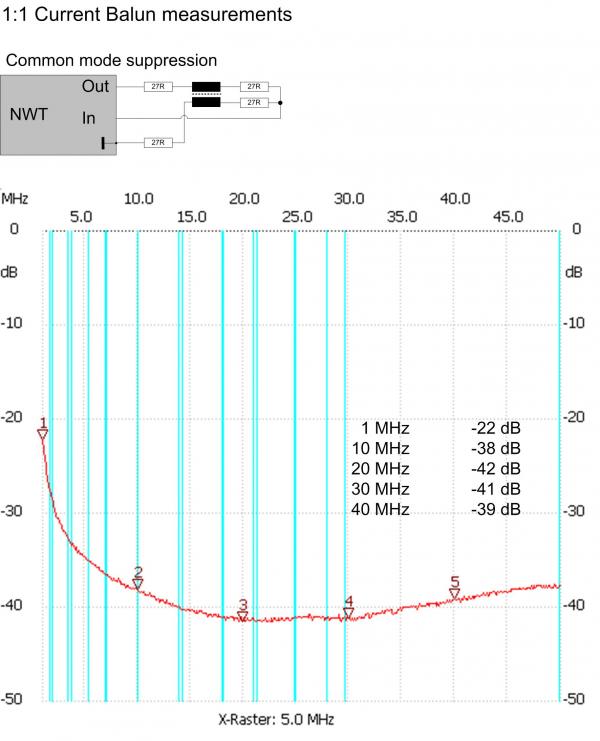

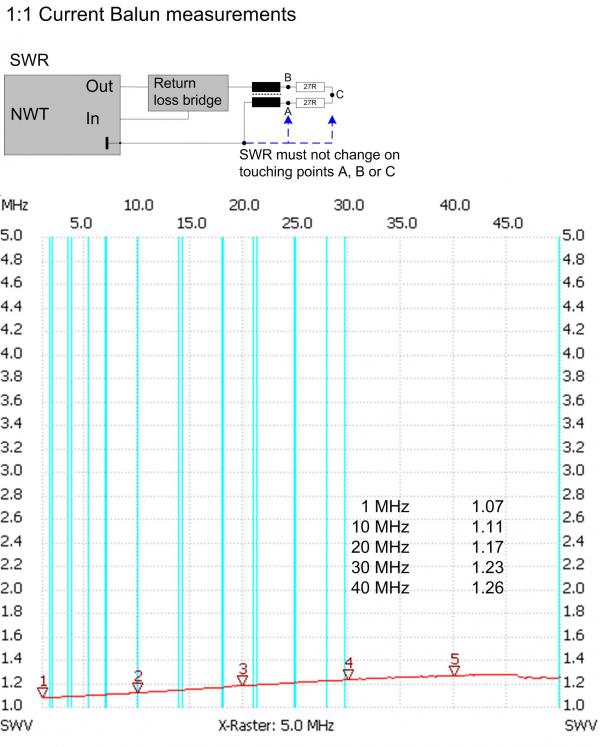

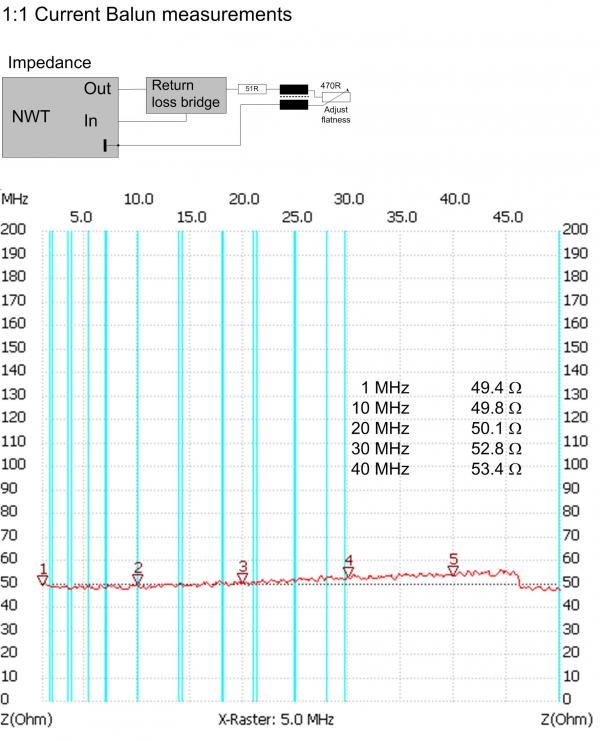

Небольшая подборка картинок измерения параметров балуна от DL6GL




На скринах испытание балуна W1JR следующей конструкции
