Делаем QER SSB фильтр за полчаса

[Freddy]

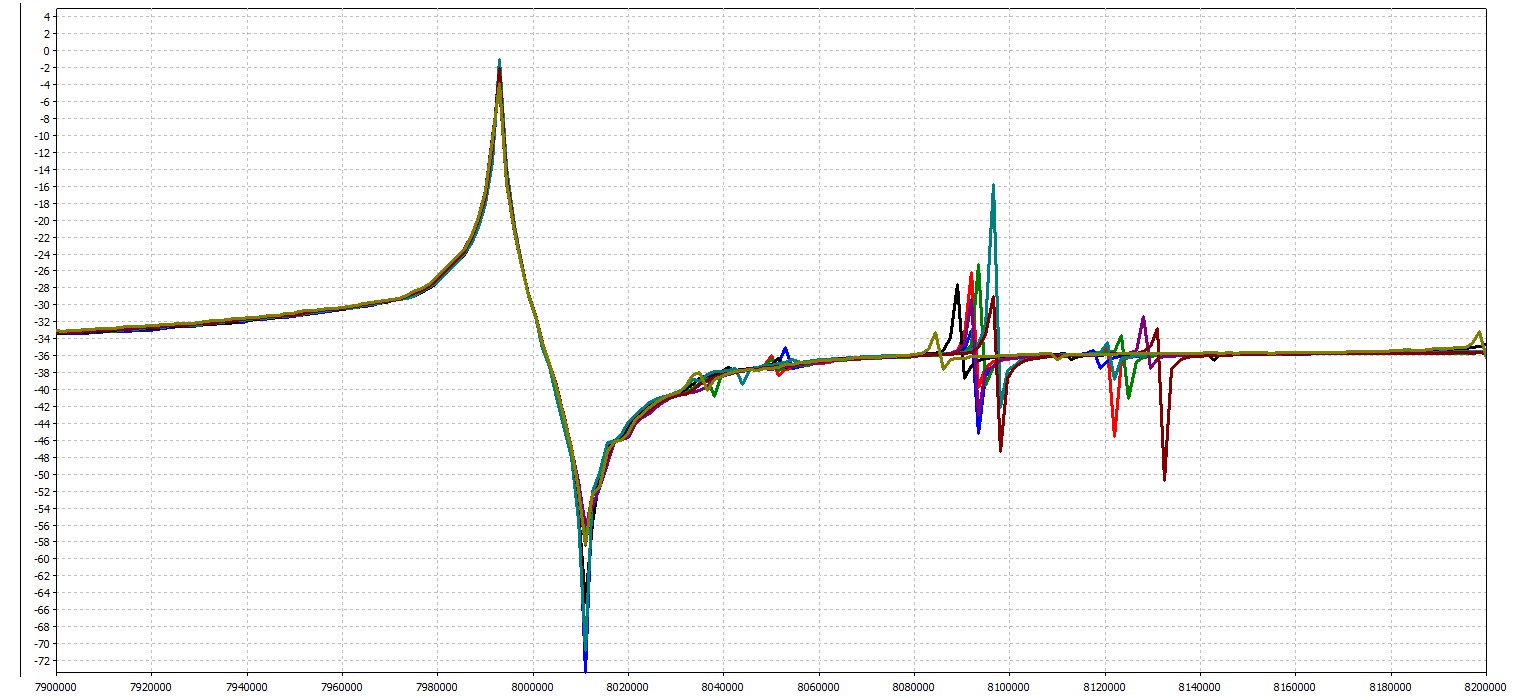

кварци для кф

[cool-vovan]

З кварцами все нормально. Треба розтягнути графіки вправо-вліво, тоді послідовний резонанс в різних кристалів трохи розбіжиться. Або в табличці, по цифрах подивитись. Вибрати дві пари з максимально наближеними частотами, це будуть на кінцях фільтра. Решта - в будь якій послідовності, потім щоб можна було "потасувати" їх, спостерігаючи результат.

[Freddy]

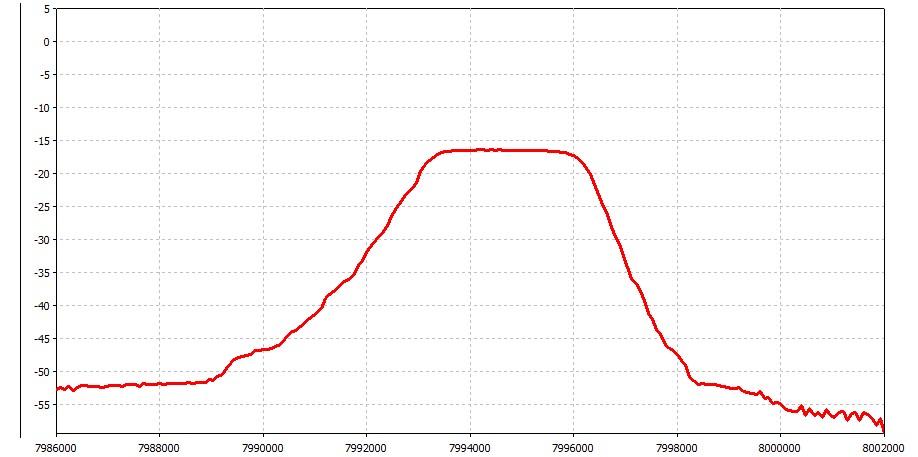

6 кристальний фільтр .

спроба зробити інший фільтр на 4 кристали але вона переросла в 6 кристальний з цікавим результатом . Резистори 270ом
