Pico NWT - анализатор бедного радиолюбителя

[UR5VCP]

Подобная беда есть у меня, правда анализатор не пико а полная версия, но разброс порядка +-1дБ, надо экранировать, попробуйте сделать хорошие экраны.

[svs]

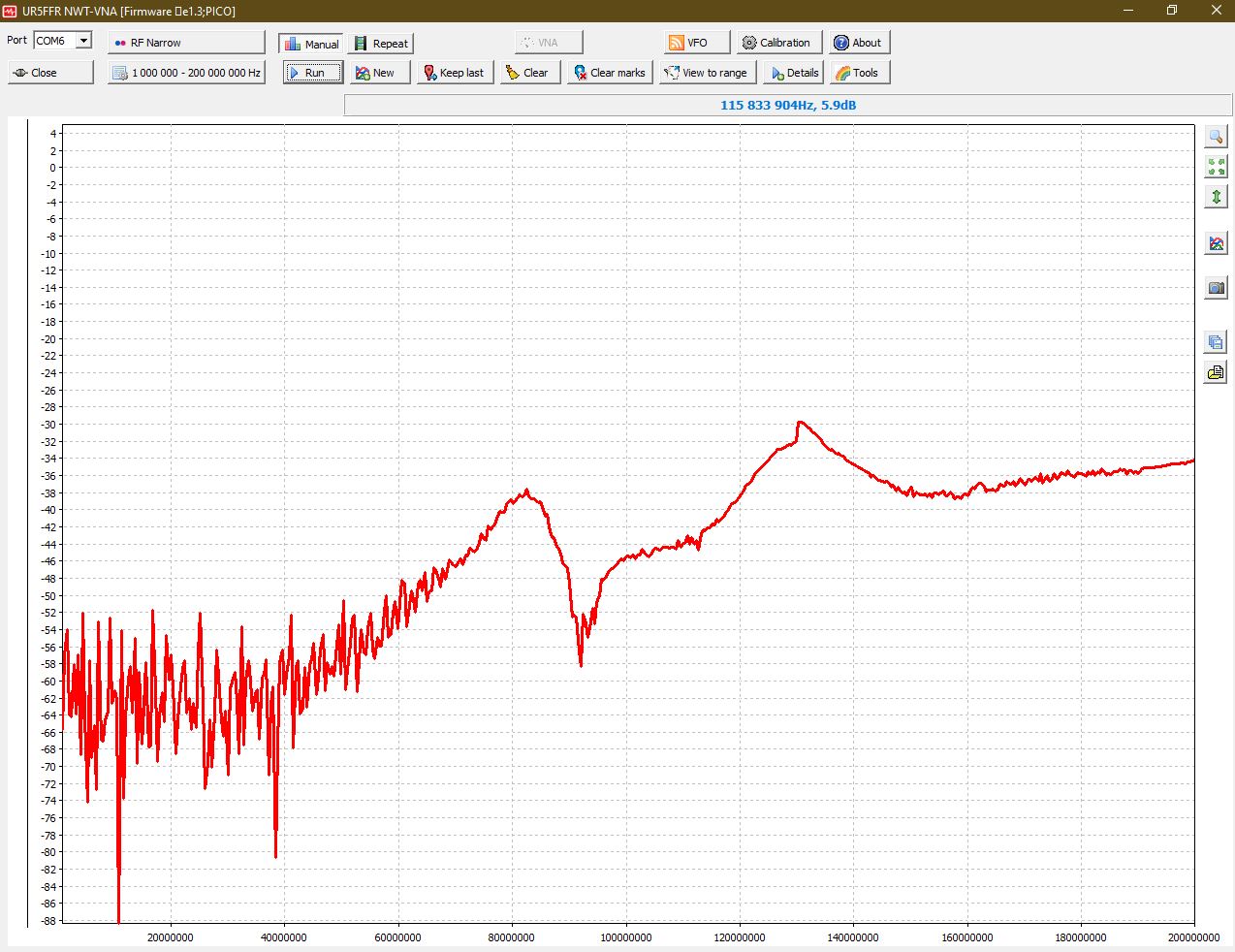

Всем доброго дня. Андрей подскажите, с чем связана такая неравномерность шумовой дорожки от 80 до 150 мегагерц и можно ли это как-то исправить или улучшить. А вообще прибор супер, уже предварительно настроен диф-мостовой кварцевый фильтр.
Большое Вам спасибо.
С Уважением Сергей.

[UR5FFR]

Небалансный смеситель и пролаз сигнала с сишки по ВЧ. В данной схемотехнике не лечится. Прибор больше для КВ диапазона задумывался. То что он что-то показывает до 200МГц - ну так получилось

[svs]

Понятно, для КВ диапазонов прибор отличный.
Спасибо Вам за конструкцию, успехов во всём а главное здоровья.
С Уважением Сергей.

[svs]

Всем доброго дня. Андрей, выбросы удалось устранить путем установки керамического конденсатора на 0,1 параллельно резистору R10. Синяя шумовая дорожка, это после установки конденсатора, но не знаю как эта установка отражается на общей работе анализатора?

[UR5FFR]

Как скажется - не знаю. Ноль калибруется? Померьте что-то, фильтр там какой-то например

[svs]

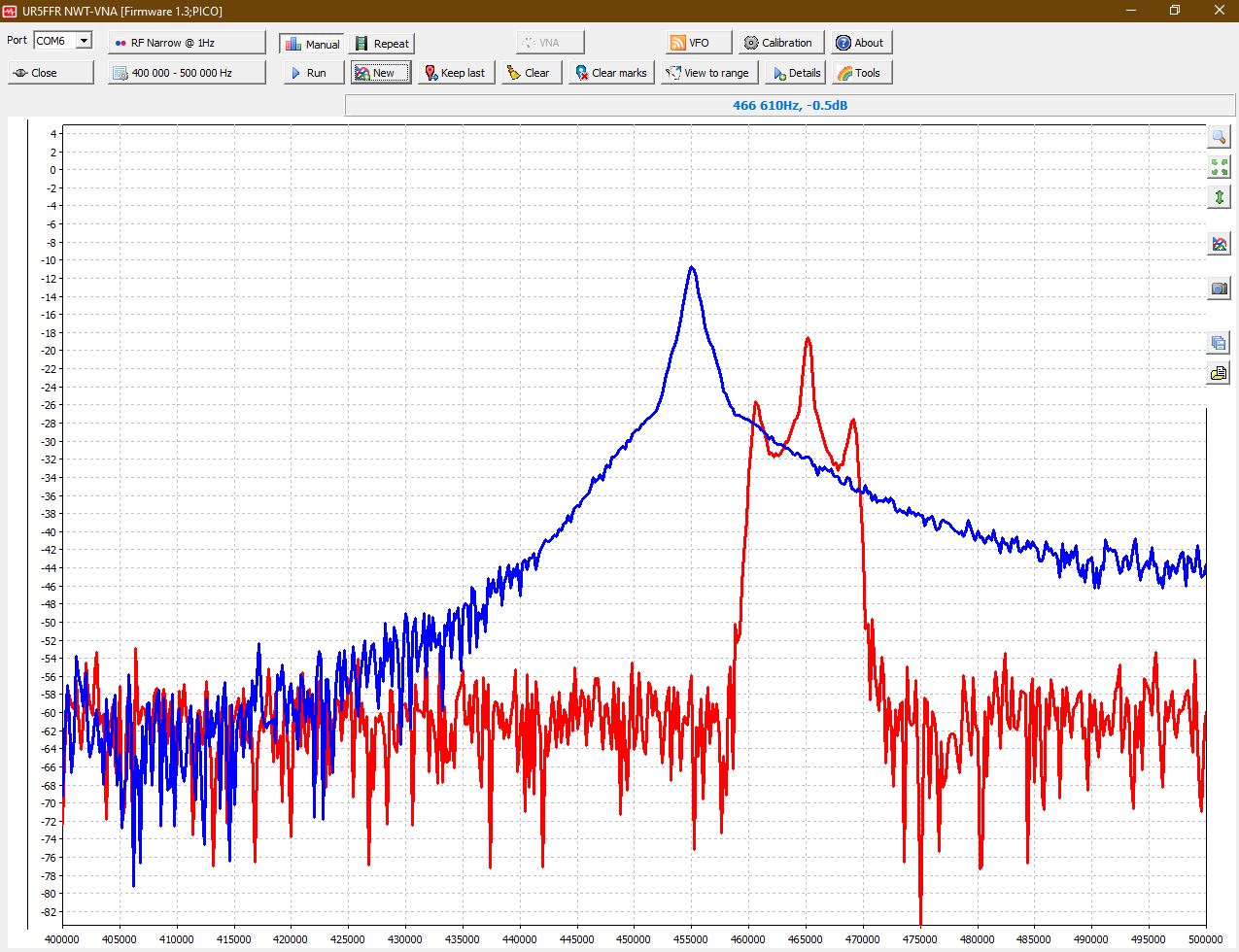

Андрей, ноль калибруется, вот снимок пъезофильтров без никакого согласования по нагрузке, кварцы измеряются и побираются нормально, без изменений . Попробую ещё поэксперементирую и отпишусь по результатам.
Спасибо Вам за помощь.
С Уважением Сергей.
PS. Наверное я уже поднадоел с вопросами.

[UR5FFR]

Значит все нормально

[ew1adl]

Здравствуйте! Понравился Ваш анализатор, решил сделать. Заказал платки. Прорабатывая плату, обратил внимание, что +5 В от внешнего источника подается на контакт +5 В ArduinoNANO, а там установлена микросхема стабилизатора AMS1117? т.е. мы подаем обратное напряжение на AMS. Не сгорит ли она?

[UR5FFR]

Ничего не сгорит - все работает
