Универсальный синтезатор Si570/Si5351

[SWL]

Еще добавлю:
так как синтез только для RX, то хотелось бы заменить назначение кнопок
cmdSplit, cmdQRP и cmdRIT переназначить на другие нужды-
типа подавителя импульсных помех, вырезания помехи в полосе фильтра,
коммутация антенн...
Просто вывод управления на свободные пины ардуины и индикация на дисплее.
В программировании не силён, поэтому прошу помощи.

[UR5FFR]

Очень плохо что в программировании не сильны. Хотя бы азы осваивайте - я не могу все хотелки удовлетворять.
Надеюсь у вас прошивка свежая? Потому что я буду писать рекомендации только по ней - старая прошивка которая шла несколько лет тому назад на раннюю 12ти кнопочную модель не поддерживается.
В новой прошивке в config_sw.h задаются моды в которых работает тракт и ПЧ для них. Там по дефолту прописана АМ например

[SWL]

Прошивка свежая, всё работает. Подружил с MixW.

[SWL]

Как убрать лишние моды Вы писали,а вот как добавить...
Помаленьку осваиваю ардуину- сделал стрелочную шкалу вместо линейной
в disp_ILI9341.h
А в остальном пока тупик.

[SWL]

фото со старой мобилки- качество не фонтан.

[SWL]

Еще пару фоток

[UR5FFR]

Моды добавляются просто - в config_sw.h правите DEFINED_MODES - добавляете туда моды и ПЧ для них. Например вот я добавил две моды для АМ - широкая и узкая полоса.

Code: Select all

#define   DEFINED_MODES \
  {"LSB", '1', SBM_LSB,  true,    0, {11060000L+300, 11056950L-300}}, \
  {"USB", '2', SBM_USB,  true,    0, {11060000L+300, 11056950L-300}}, \
  {"CW",  '3', SBM_USB,  false, 700, {11060000L-700, 11056950L+700}}, \
  {"AMW",  '5', SBM_DSB,  false,   0, {11070000L, 0}}, \
  {"AMN",  '5', SBM_DSB,  false,   0, {11070000L, 0}}

В Syntez.ino находите UpdateBandCtrl() - там управление пинами i2c расширителя

Code: Select all

  outBandCtrl.Set(BCPN_CW, trx.state.mode == MODE_CW);
  outBandCtrl.Set(BCPN_SB, trx.state.mode == MODE_USB);

trx.state.mode - это текущая мода, ее индекс в DEFINED_MODES начиная с 0. MODE_CW, MODE_USB и другие определены в config.h

Code: Select all

// predefined modes - index in Modes[] (see config_sw.h)
#define MODE_LSB 0
#define MODE_USB 1
#define MODE_CW  2

для примера выше с двумя АМ можно задать индексы

Code: Select all

#define MODE_AMW  3
#define MODE_AMN  4

Теперь выводим на BCPN_SB тип АМ фильтра

Code: Select all

outBandCtrl.Set(BCPN_SB, trx.state.mode == MODE_AMN);

Чтобы выводить доп сигналы можно либо повесить еще один i2c расширитель. Или использовать пины A0/A1/A2 - они свободны. Выводить туда сигналы можно стандартно

[PupkinAlex]

сделал стрелочную шкалу вместо линейной
в disp_ILI9341.h

А код можно увидеть? Шибко понравилось.

P.S.

В программировании не силён.

Чет не склеивается, однако.

[SWL]

Моды добавляются просто - в config_sw.h правите DEFINED_MODES - добавляете туда моды и ПЧ для них. Например вот я добавил две моды для АМ - широкая и узкая полоса.

Code: Select all

#define   DEFINED_MODES \
  {"LSB", '1', SBM_LSB,  true,    0, {11060000L+300, 11056950L-300}}, \
  {"USB", '2', SBM_USB,  true,    0, {11060000L+300, 11056950L-300}}, \
  {"CW",  '3', SBM_USB,  false, 700, {11060000L-700, 11056950L+700}}, \
  {"AMW",  '5', SBM_DSB,  false,   0, {11070000L, 0}}, \
  {"AMN",  '5', SBM_DSB,  false,   0, {11070000L, 0}}

В Syntez.ino находите UpdateBandCtrl() - там управление пинами i2c расширителя

Code: Select all

  outBandCtrl.Set(BCPN_CW, trx.state.mode == MODE_CW);
  outBandCtrl.Set(BCPN_SB, trx.state.mode == MODE_USB);

trx.state.mode - это текущая мода, ее индекс в DEFINED_MODES начиная с 0. MODE_CW, MODE_USB и другие определены в config.h

Code: Select all

// predefined modes - index in Modes[] (see config_sw.h)
#define MODE_LSB 0
#define MODE_USB 1
#define MODE_CW  2

для примера выше с двумя АМ можно задать индексы

Code: Select all

#define MODE_AMW  3
#define MODE_AMN  4

Теперь выводим на BCPN_SB тип АМ фильтра

Code: Select all

outBandCtrl.Set(BCPN_SB, trx.state.mode == MODE_AMN);

Чтобы выводить доп сигналы можно либо повесить еще один i2c расширитель. Или использовать пины A0/A1/A2 - они свободны. Выводить туда сигналы можно стандартно

Спасибо, Андрей!
Завтра попробую исправить и прошить с изменениями.

[SWL]

сделал стрелочную шкалу вместо линейной
в disp_ILI9341.h

А код можно увидеть? Шибко понравилось.

P.S.

В программировании не силён.

Чет не склеивается, однако.

Код сброшу завтра-пишу с планшета.

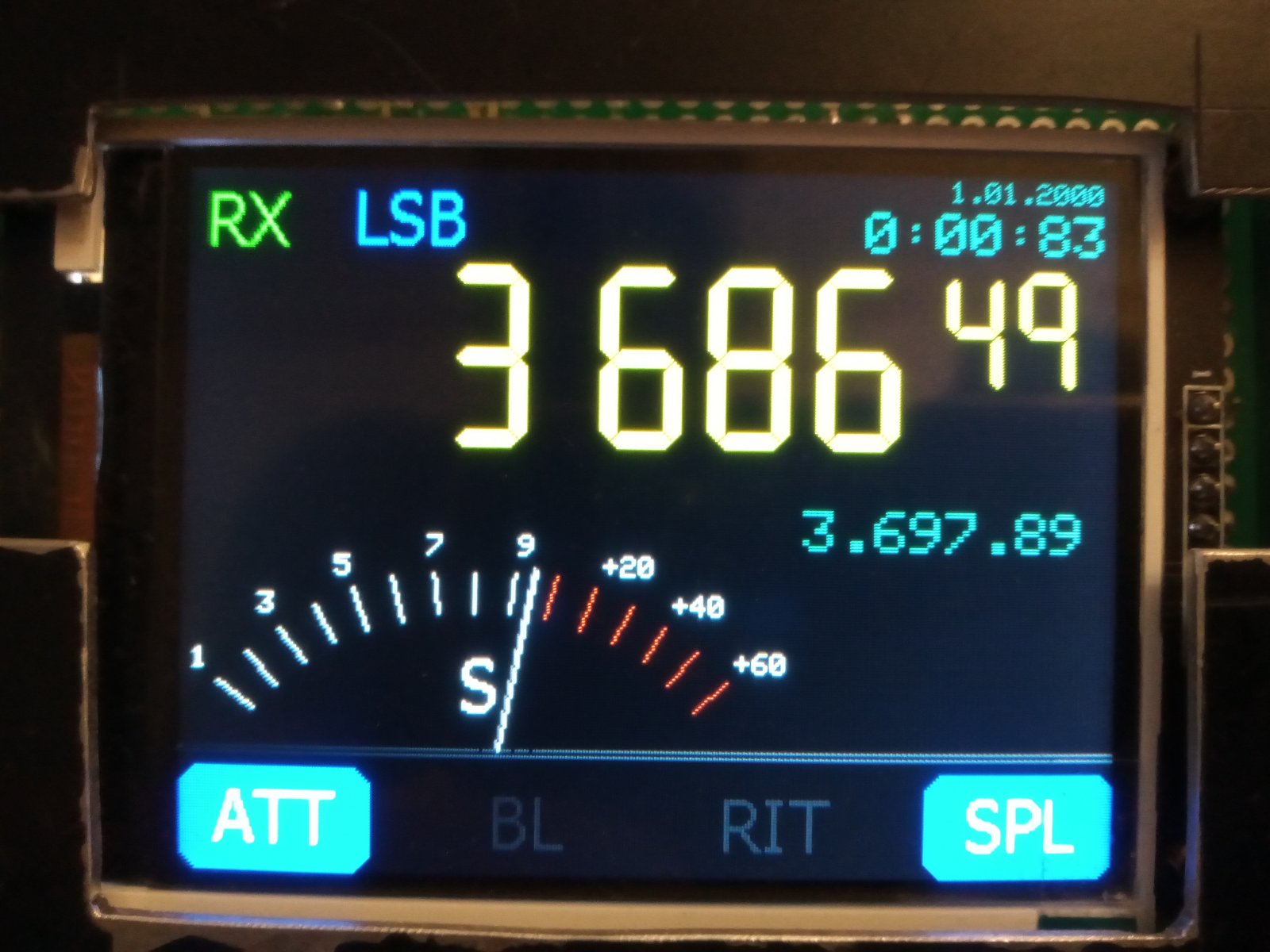

Стрелочная шкала нарисована поверх индикации расстройки- расстройка не видна. Режим RIT для приемника не нужен, а у меня синтез только под прием.
С дисплеем разобрался за неделю, а вот дальше пока не получается
Шкала немножко корявая- используются те же 15 уровней, что и в линейной- стрелка дергается и мерцает при измерении.
Может кто поправит косяки для плавности хода. Задержки не пробовал, пока работает так.
Побовал написать NBL вместо QRP,
но буква N почему то не индицируется.
Пока так получилось.
