Вопросы по NanoVFO

[UR5FFR]

Тема по NanoVFO закрыта но вопросы можно задавать в курилке - для этого они и создана.
Для изменения направления вращения энкодера в модуле Encoder.cpp находите строки

Code: Select all

    case 0b0010:
      Encoder_Value -= (hi_mode ? ENC_HI_STEP : ENC_LO_STEP);
      break;
    case 0b1000:
    case 0b1110:
    case 0b0111:
    case 0b0001:
      Encoder_Value += (hi_mode ? ENC_HI_STEP : ENC_LO_STEP);
      break;

и плюс меняете на минус, а минус на плюс

щё вопрос о значении частоты SI5351 в меню SETUP. Там стоит число 3000.

Это +- дельта к прописанной в прошивке частоте. То есть кварц на 26МГц например, в прошивке задано 25000000. Заходите в меню в пунк выбор частоты сишки - на всех выходах будет опора. Подключаете частотомер, измеряете. Например получилось 25002345. Валкодером накручиваете 2345.
Ну или можно в скетче прописать намертво и перепрошить - тогда дельта должна буть равна нулю всегда

[EW2DZ]

Всё получилось!!! Спасибо, Андрей!

[криворукий]

Этот проект не будет иметь дальнейшего развития. По возможности имеет смысл собирать/мигрировать на Nano VFO 3

Здравствуйте Андрей! С праздниками Вас!

А мне проект понравился. Дисплей можно на любой вкус и цвет так сказать выбрать.

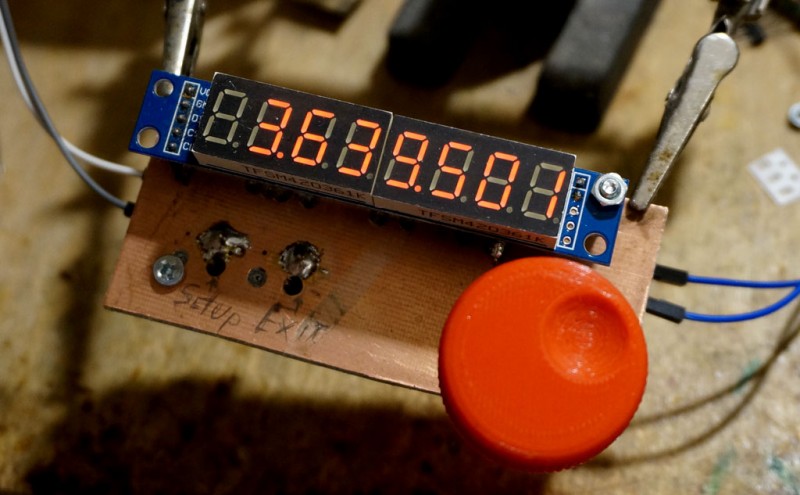

Сделал на днях на MAX7219. Ничего лишнего. На панели только энкодер, по нажатию на его кнопку переключение по диапазонам и несколько штырьков, чтобы войти/выйти из меню настроек.
Вроде в Nano VFO3 такой дисплей в скетче отсутствует, хотя я ещё детально не смотрел.

[UR5FFR]

3я версия заточена только под OLED - остальные типы дисплеев не поддерживаются.

[криворукий]

Да. Посмотрел скейч. У Вас в 3 версии поддерживаются (пока) два OLED дисплея.
Но в плане поддержки дисплеев 1 версия более гибкая, да и функционал тоже отличный!

[Vitaly]

И так дело шил NanoVFO_3-master спасибо за библиотеку UR5FFR_Si5351-master.zip добавил
загрузил , как начал компилить получил еще ошибку - скачал еще библиотеку SSD1306Ascii-master.zip
в коментах кода где ошибка возникла , закинул zip либу тоже - в итоге скомпилилось нормально
ну думаю а давай начну Вивантажувать шить

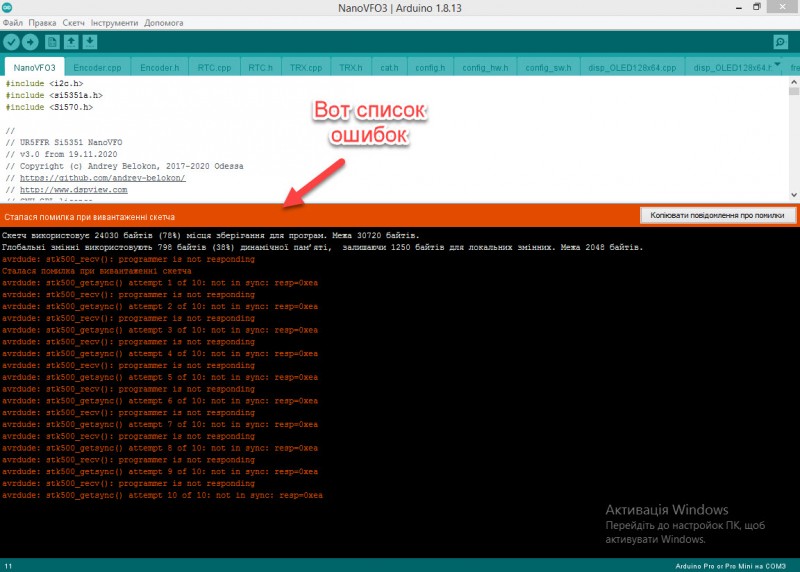

и тут получаю ошибку

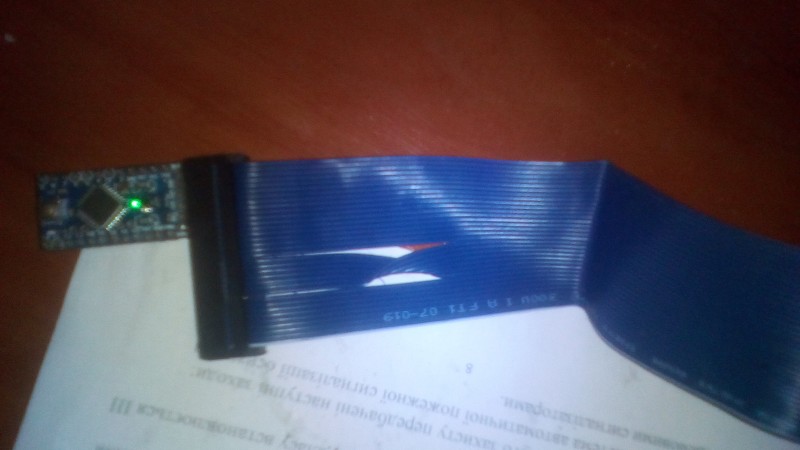

У меня Andurino Pro Mini

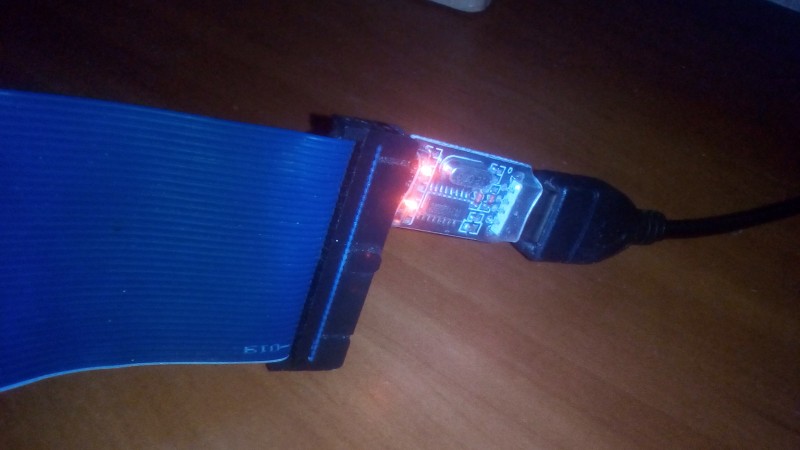

И Програматор СH340

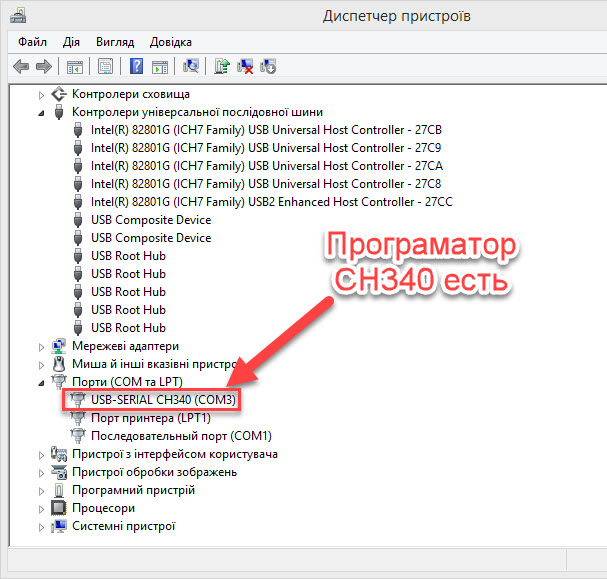

Дрова COM3 Нашло

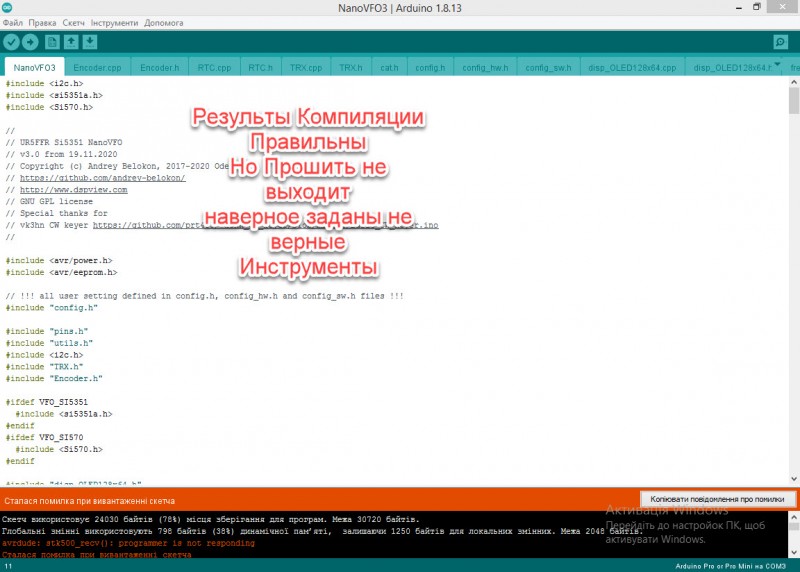

А вот шить не виходит ошибка
что то не так

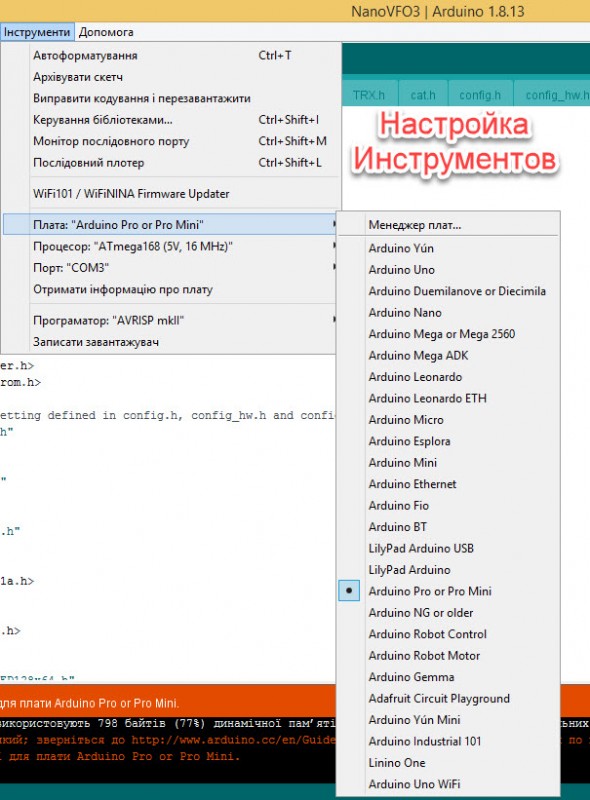

Настройки вообще Инструментов правильны или надо другие ?

[UR5FFR]

У вас неправильно СH340 подключен к промини поэтому среда не видит плату. Я вообще не понимаю что, куда и зачем вы собираетесь прошить, но это совершенно не повод указывать мой позывной у себя в профиле и постить вопросы не по существу. Пока предупреждение, дальше будет бан

[криворукий]

Андрей, есть вопрос.

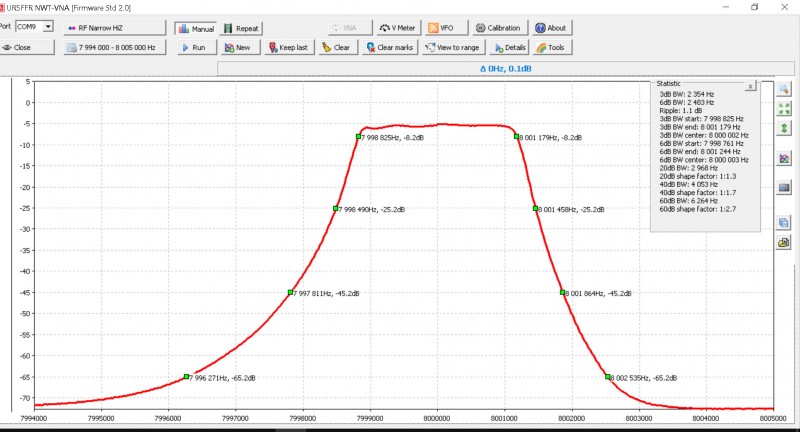

В приёмном тракте используется внутренний ОГ не переключаемый.. КФ самодельный (АЧХ ниже.)
Опору настроил на частоту 7998500.

Теперь по синтезатору. Прописал опору :
#define SSBDetectorFreq_USB 7998500L
После прошивки откалибровал частоту кварца, но вот какой момент.
На нижних диапазонах (80, 40) всё хорошо. На 20 принимаю станцию на 300Гц ниже.
Т.е. по факту станция работает 14.140.000, у меня получается 14.139.700.
Есть ли возможность это как-то скорректировать в прошивке?

[EW2DZ]

У меня тоже вопрос к Андрею. Всё хорошо работает, если не нажимать на тлг. ключ. Сигнал ГПД на выходе 0, сигнал опорника на выходе 1. Такой расклад на приём и на передачу. При нажатии на ключ, синтезатор индицирует ТХ, сигнал ГПД остаётся на выходе 0, а сигнал опорника перепрыгивает на выход 2 и частота его увеличивается на 700 Гц. При отпускании манипулятора ключа, переходим в режим приёма и частота опорника снова возвращается на выход 1. Это ошибка в прошивке, или так нужно? Сигнал для ТЛГ берётся с отдельного выхода? Я читал, что есть возможность установить такой режим, когда, при работе ТЛГ., на выходе 2 формируется сигнал с рабочей частотой, а на остальных выходах сигналы пропадают. Но этот режим закоментирован и я его не включал. У меня определены две частоты для опорника
#define SSBDetectorFreq_LSB 9213894L
#define SSBDetectorFreq_USB 9216634L
и выбрана только эта мода
#define MODE_SINGLE_IF
В чём может быть ошибка?

[UR5FFR]

На нижних диапазонах (80, 40) всё хорошо. На 20 принимаю станцию на 300Гц ниже.

Загляните к меню USB/LSB Shift - там должно быть по нулям. Возможно там что-то накручено и оно добавляет сдвиг. Если там по нулям - то можете накрутить там нужный сдвиг частоты
