Трансивер Raisin DX

[UR5FFR]

Надо подать лог.1 (5в). Только ни в коем случае не выше - спалите ключи

[Victor]

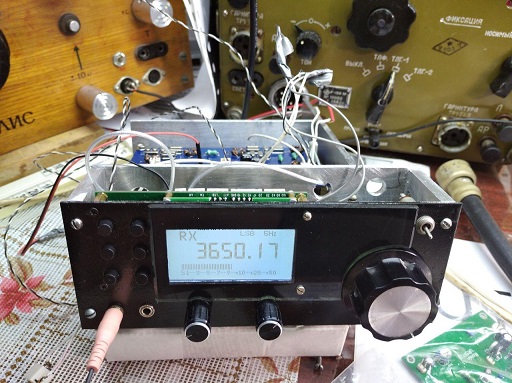

принимает трансивер просто красиво даже - пока - без полосовиков. размеры получились минимальные 7 Х 18 и 20 см глубина корпуса, усилитель почти готов на двух RD16.
единсввенно что - я увеличил резистор к разьему p3 до 10 кил, на 80 ке вечером это очень ощутимо) и по микрофонному входу добавил один транзистор 2n3904 прямо у микрофонного гнезда, что б не сильно кричать в микрофон)

[UR5FFR]

Для микрофона надо подбирать R62 в диапазоне 15к..56к. И вдобавок чувствительность у капсулей разная, возможно в вашем случае попался с низкой чувствительностью

[LY3OS]

Подтверждаю, зависит от самого микрофона.
Я использую дешевую гарнитуру за 3 евро, R62 = 15K, уровень с микрофона даже избыточный. Но диодный ограничитель D8+D13 мягко регулирует переизбыток уровня и на выходе TX отличный сигнал.

[Victor]

Подтверждаю, зависит от самого микрофона.
Я использую дешевую гарнитуру за 3 евро, R62 = 15K, уровень с микрофона даже избыточный. Но диодный ограничитель D8+D13 мягко регулирует переизбыток уровня и на выходе TX отличный сигнал.

согласен..тоже попробывал другой капсуль и никакие предварительные каскады ненужны и близко

[Victor]

посмотрел новую схему raising 1.2 там введена балансировка SА612 для лучшего подавления несущей, в своем DX варианте я на слух на контрольном приемнике несущую не услышал вообще.. мерять не мерял... оконечник я конечно еще не цеплял... схемотехника ПЧ после фильтров вроди одинакова.. стоит добавить такую балансировку в DX версию или .... ?

[UR5FFR]

У DX два фильтра - они очень хорошо додавливают несущую. Кроме этого попадаются SA612 китайские у которых может потребоваться балансировка. Если аппарат собран и всем устраивает то я думаю лезть внутрь не имеет смысла

[Dmitry_1975]

Добрый день. Прошу прощения за возможный оффтоп. Настраиваю сейчас ДПФ с помощью NWT-VNA, вижу на приборе большое затухание на 24 и 30 мгц. Установил себе RFsimm, попытался смоделировать (windows10), но не вижу графика симуляции. При первом включении программы и загрузке стандартной схемы из встроенного конструктора вроде бы появляется окно и в доли секунды сворачивается куда-то влево в низ. Подскажите, пожалуйста, как увидеть симуляцию в RF simm? Спасибо.

[UR5FFR]

С таким поведением я не сталкивался. В основном окне рисуете схему. Потом нажимаете кнопку симуляции (слева вверху) - открывается окно с графиками. Возможно имеет смысл скачать программу с другого ресурса

[Serg]

Здравствуйте.
Извиняюсь, может не в тему :
Где можно купить ? :
1. Данный готовый трансивер.
2.Готовые платы, корпус.
3.Печатные платы.
