Усилитель John Stephensen KD6OZH с ООС эмиттер-база

Post by **UR5FFR** » 06 Mar 2016, 20:36

Так как не местная власть дурак, на этот раз смерть! Это.*

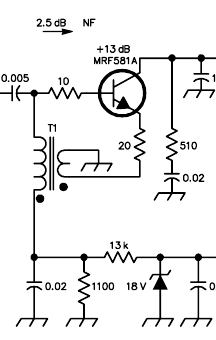

На странице JR1PWZ есть описание экспериментов с различными post-mixer amplifier, Меня заинтересовала следующая схема

: e-grounded-nfbamp1.gif (2.53 KiB) Viewed 46195 times

В качестве транзистора автор использует 2SC1043 - это свч транзистор средней мощности с Ft=2.2GHz и P=6W. При токе коллектора 45мА и напряжении питания 18в атором был получен IP3=+39dBm при усилении 10dB.

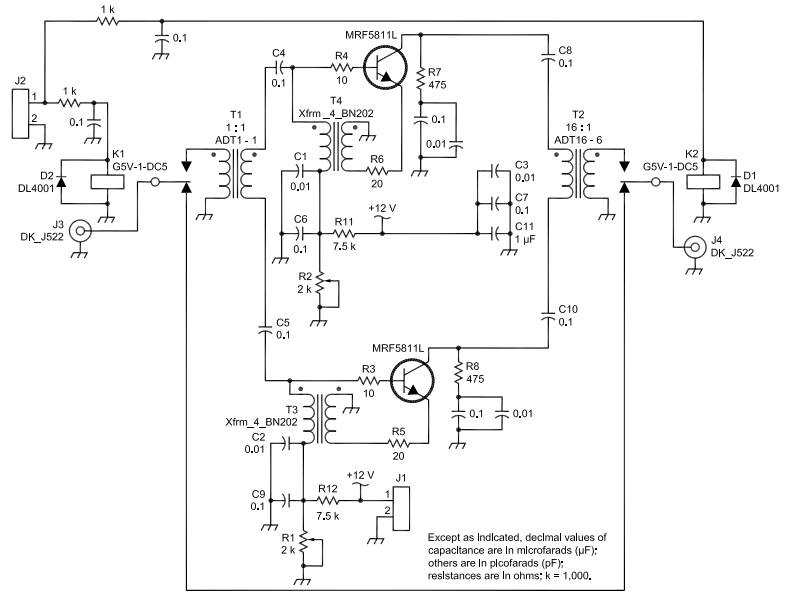

JR1PWZ често признается что взял эту схему из [2]. Вот как выглядит оригинал (на схеме есть неточности - не разведены цепи питания коллекторов)

: e-grounded-nfbamp4.gif (36.2 KiB) Viewed 46192 times

Но в том же QEX есть более раннее упоминание такой схемы в [3].

: atr-2000 amp.png (13.86 KiB) Viewed 10118 times

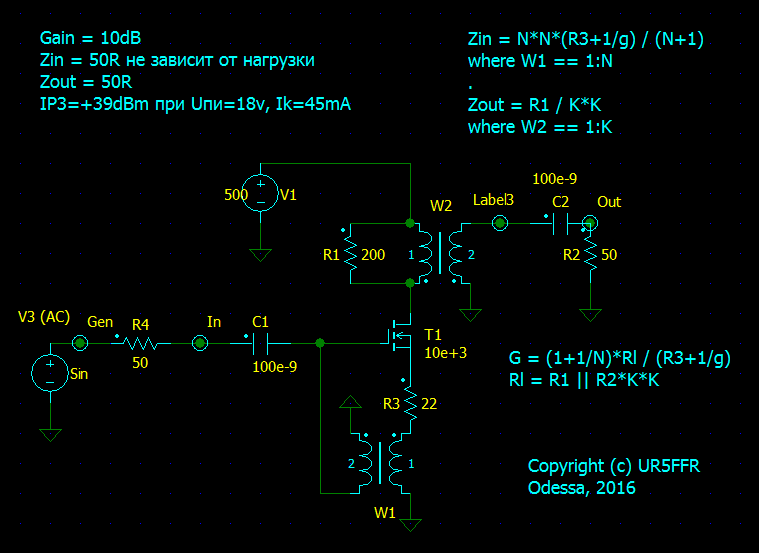

Было проведено моделирование данного типа обратной связи и выведены основные соотношения.

: e-grounded-nfbamp2.gif (15.92 KiB) Viewed 46193 times

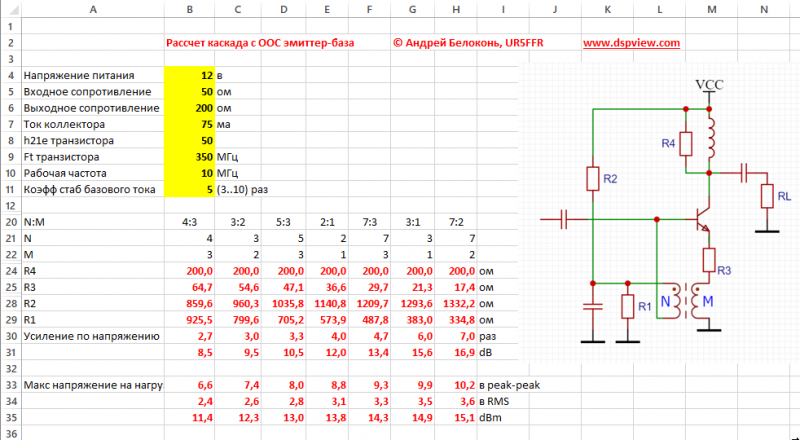

В некоторых случаях более удобно считать по следующим формулам (пренебрегая g)

G=N*Rl/Zin
R3 = Zin*(N+1)/N^2

В приведенной схеме трансформатор W1 имеет соотношение витков 1:3, а W2 соответственно 2:1.
Важной особенностью усилителя является практически отсутствующая зависимость входного импеданса от сопротивления нагрузки - она будет определяться только эффектом Миллера.

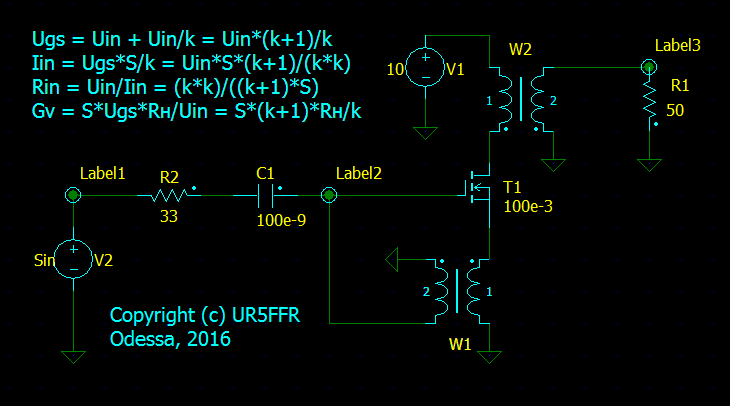

В случае если R3=0 то схема приобретает следующий вид

: e-grounded-nfbamp3.gif (13.69 KiB) Viewed 46193 times

В приведенных формулах k - соотношение витков транформатора W1=1:k, S - крутизна транзистора.
Такое построение усилителя описано ранее например LA8AK в [4], который ссылается на более ранний источник 1953го года.
Существенным недостатком этой схемы является сильная зависимость параметров от крутизны примененного транзистора

*) Эпиграфом к данной статье послужило творчество гугльтранслейта при переводе с японского на русский.

Литература
1. Страница JR1PWZ
2. Jim Scarlett, KD7O, "A High-Performance Digital Transceiver Design", QEX Mar/Apr 2003
3. John Stephensen, KD6OZH, The ATR-2000: A Homebrew High-Performance HF Transceiver QEX May/June 2000
4. LA8AK, Modern Zwischenbasis amplifier for Mixer IF termination

Post by **UR5FFR** » 09 Oct 2017, 19:37

После некоторой дискуссии мне все же удалось убедить разработчика "Монстра/РП-418" Игоря2 и он таки повыбрасывал свои кипятильники из четверок J310 и поставил каскады по правильной схемотехнике

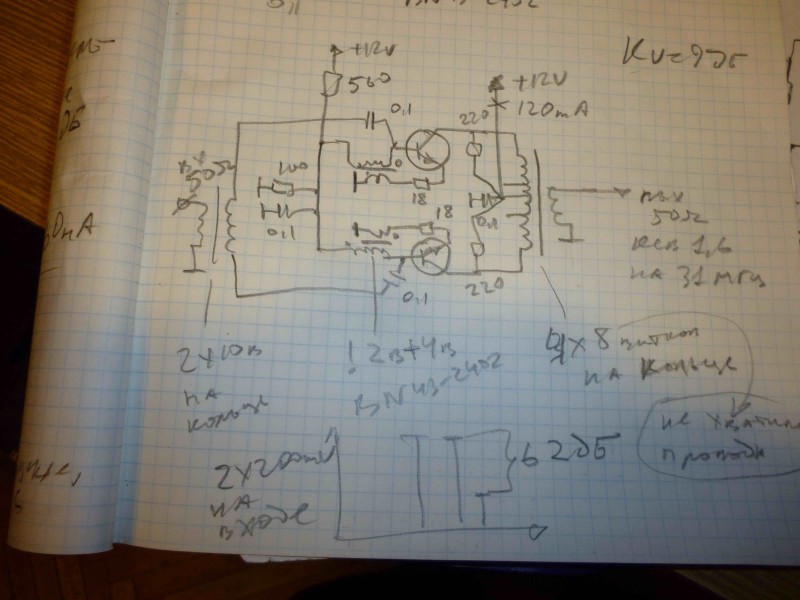

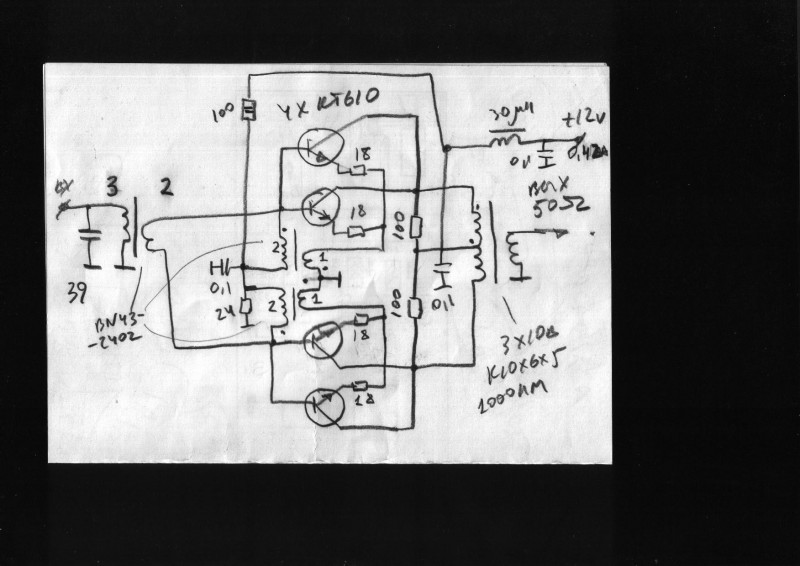

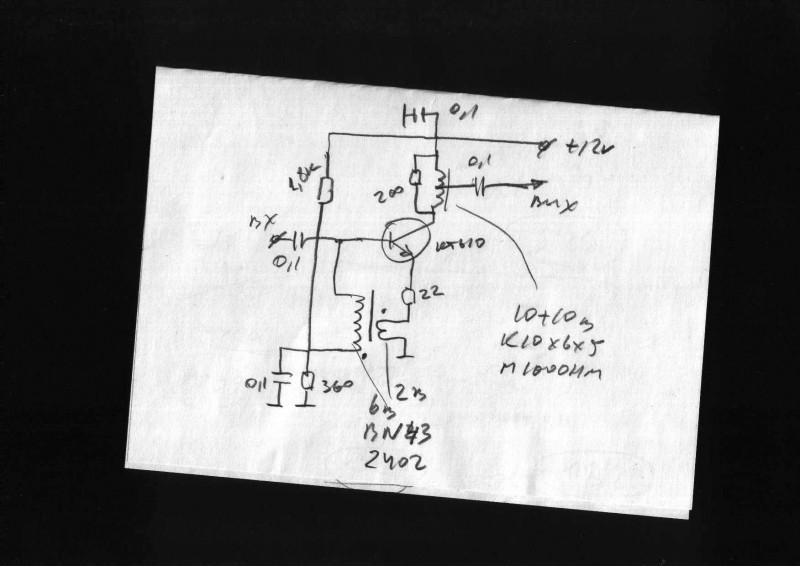

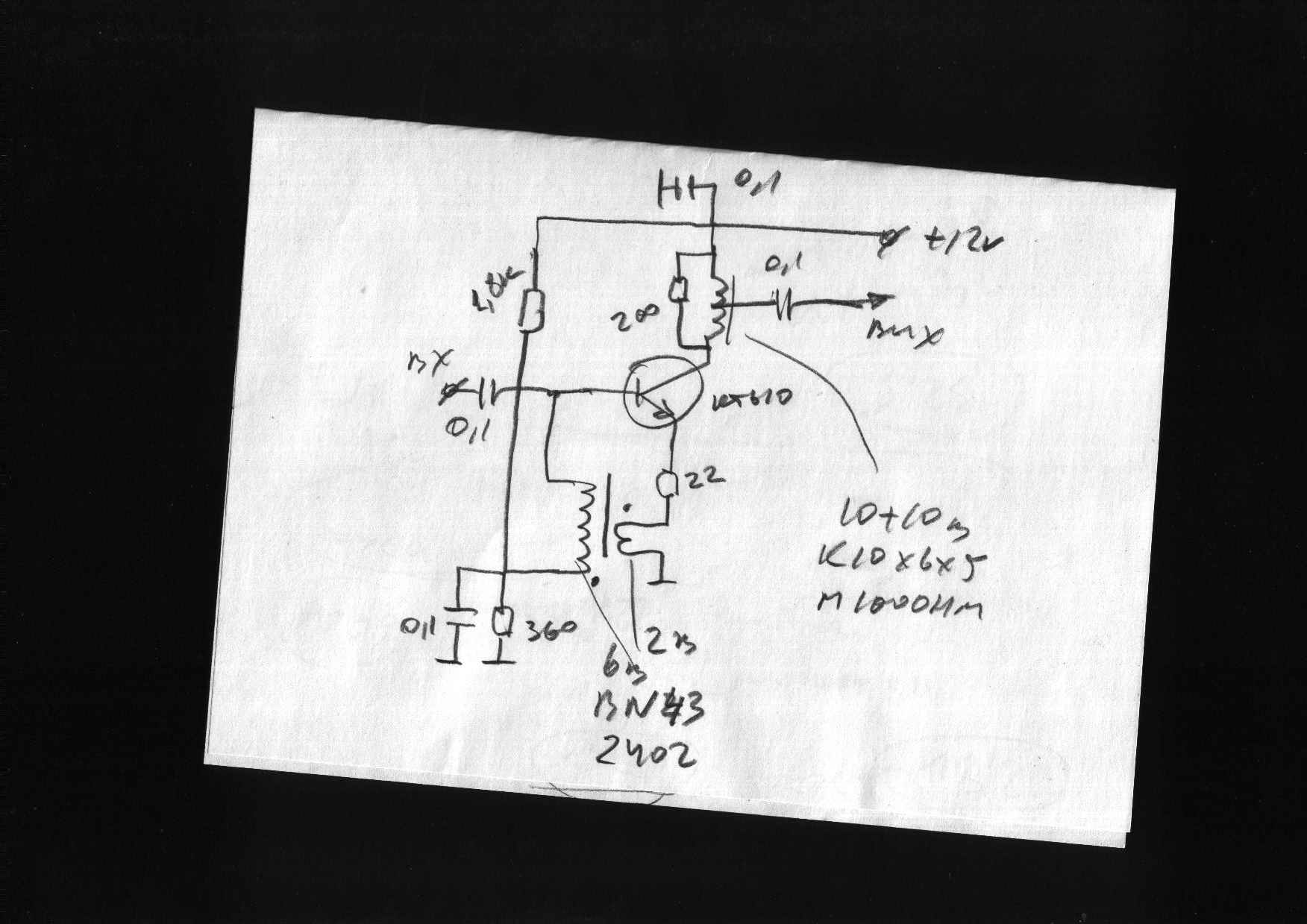

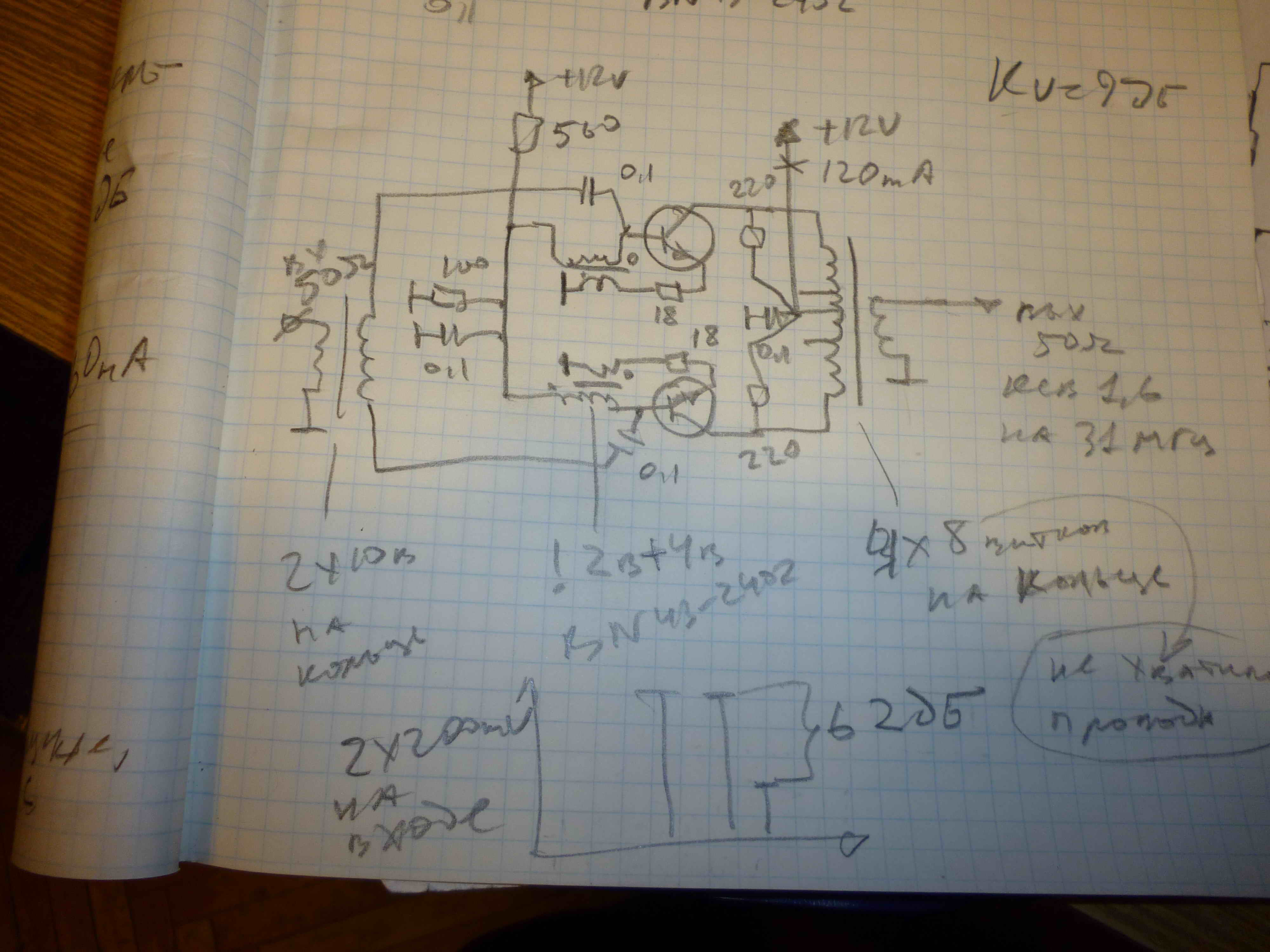

Вот его реализации на КТ610
