Подавление гармоник в L-match

Post by UR5FFR »

Текст, изображения, формулы и выкладки из данной статьи могут быть использованы только со ссылкой на оригинал - то есть на этот форум. Права использования материалов не предоставляются гражданам стран, признанных террористическими либо ведущими военные действия в отношении Украины.
В процессе анализа работы П-контура потребовалась формула для вычисления подавлений n-той гармоники в Г-образной цепочке согласования. Ничего готового к моему удивлению найти не удалось. Ни в интернете ни в книжках.
Поэтому пришлось закатать рукава и сделать все самому :)

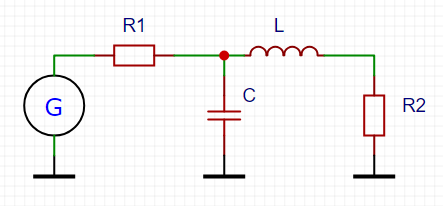

Для начала приведем основные соотношения для L-match

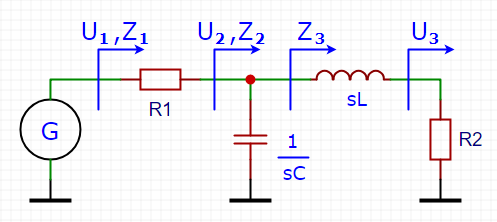

Для вывода передаточной функции (transfer function) введем некоторые обозначения
Передаточная функцию равна отношению напряжения на выходе к напряжению на входе схемы
Далее применяя закон Ома получаем
Выражая напряжение на R2 через напряжение источника сигнала получаем
Передаточная функция равна отношению напряжения на выходе к напряжению на входе схемы
Выразим переменную s через гармонику номер n основной частоты f0 на которую расчитан L-match (j - мнимая единица)
Подставляем
Используя основные соотношения в L-match
Подставляем и выражаем передаточную функцию через добротность Q и номер гармоники n
Передаточная функция дает комплексный результат. Поэтому берем ее модуль
Подавление n-той гармоники относительно первой (то есть основной частоты на которую расчитан L-match) получим как отношение мощностей первой гармоники к n-той
Подставляя для n соответствующие значения выведем формулы для подавления второй и третьей гармоник
Так как это отношение мощностей то для перевода в db используем десятичный логарифм
Аналогично можно получить короткие формулы и для других гармоник

Сопоставление результатов этих формул с симуляцией в RFSim дало идеальное соответствие - отклонение составляет не более 0,02дб
