Формирователь огибающей CW-сигнала

[UR5FFR]

При телеграфной манипуляции крайне желательно формировать огибающую сигнала трапециидальной формы. Если этим пренебречь, то это приведет к выбросам и расширению спектра передатчика.

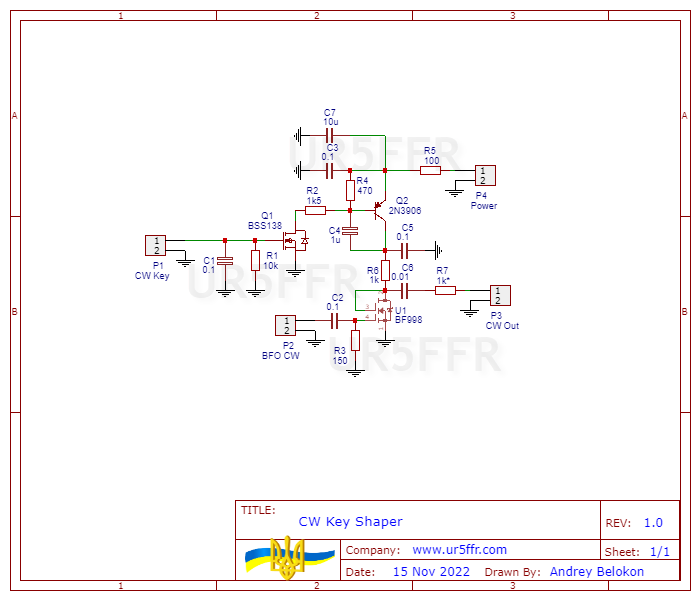

На схеме показан простой формирователь огибающей. Сигнал BFO прямоугольной формы и размахом 3Vp-p поступает с синтезатора. С электронного ключа поступает сигнал CW Key амплитудой не менее 3в. Питание схемы - 9-15в.

CW Key Shaper Schematic.png (39.59 KiB) Viewed 11459 times

Печатная плата размером 2*2,5см.
В архиве печатка под ЛУТ и схема размещения деталей.

CW Key Shaper 1.0.zip

(48.24 KiB) Downloaded 450 times

[UT1LY]

Доброго дня. чисто случайо нет лишней платки такого формирователя?

[UR5FFR]

Нет, делал ЛУТом в одном экземпляре Но схема настолько простая что ее можно на макетке накидать
