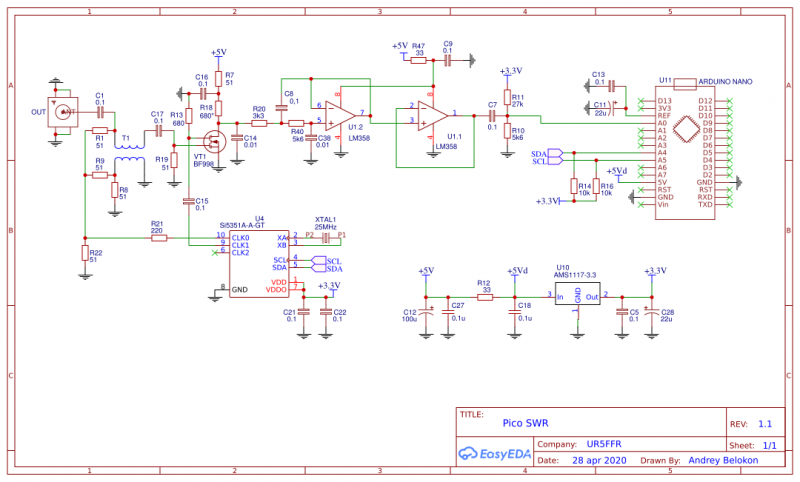

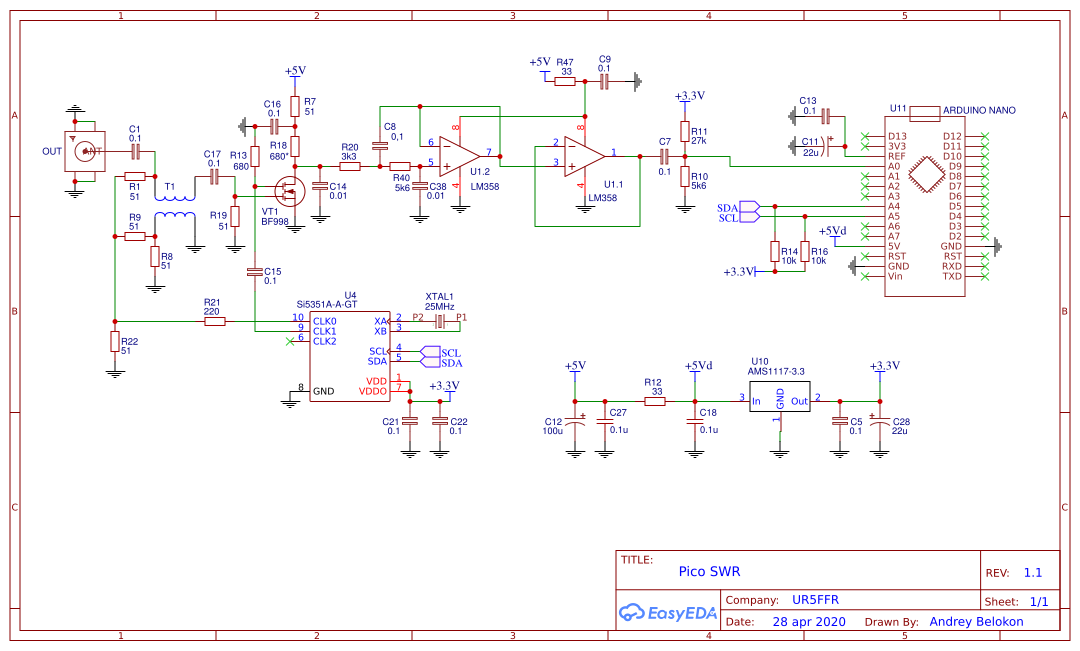

- Pico SWR schematic
ОУ LM358 можно заменить на любой 5ти вольтовый rail-to-rail или обычный ОУ, но работающий при напряжении питания 4в. Трансформатор T1 намотан на кольце проницаемостью 1000-2000 скруткой в два провода 8-10 витков, либо тонким коаксиалом 2мм толщиной. AMS1117-3.3 можно заменить на любой стабилизатор на 3.3в.
Si5351 установлена на переходной плате т.к. выполнить для нее дорожки ЛУТом достаточно проблематично. Si5351 может быть использована любая, в том числе и из серий у которых наблюдается срыв генерации.
Кварц любой на частоты 24-35МГц но обязательно в корпусе "лодочка".
Ардуина любая 168я или 328я - прошивка очень маленькая.
Плата двухсторонняя, вторая сторона залита "землей" и на ней разведено несколько перемычек. Можно вторую сторону не делать ЛУТом а перемычки выполнить проводом
Настройка и запуск
После прошивки и рестарта на выходе анализатора должен быть сигнал частотой 3МГц амплитуой порядка 100мв. Контролируем постоянное напряжение на стоке BF998 - оно должно быть около 2.5в. При значительном отклонении подбираем номинал R18. На С7 должен присутствовать синус частотой 1кГц.
Перед измерениями необходимо в программе провести калибровку и вначале измерить и задать точно частоту кварцевого резонатора, а потом провести калибровку на открытом выходе.

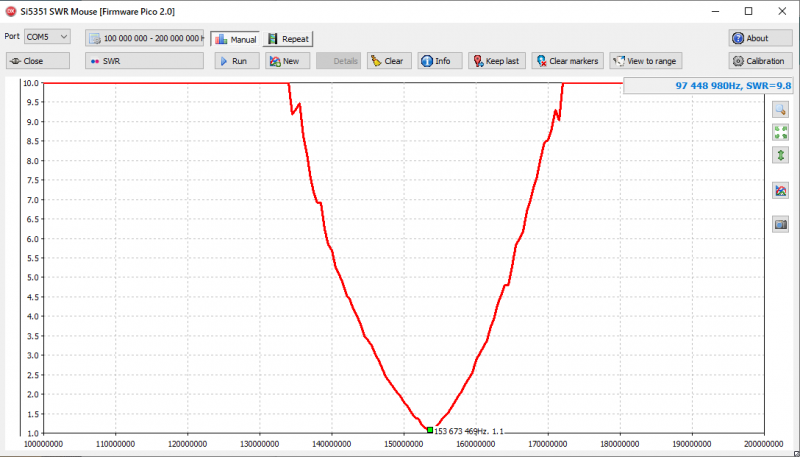

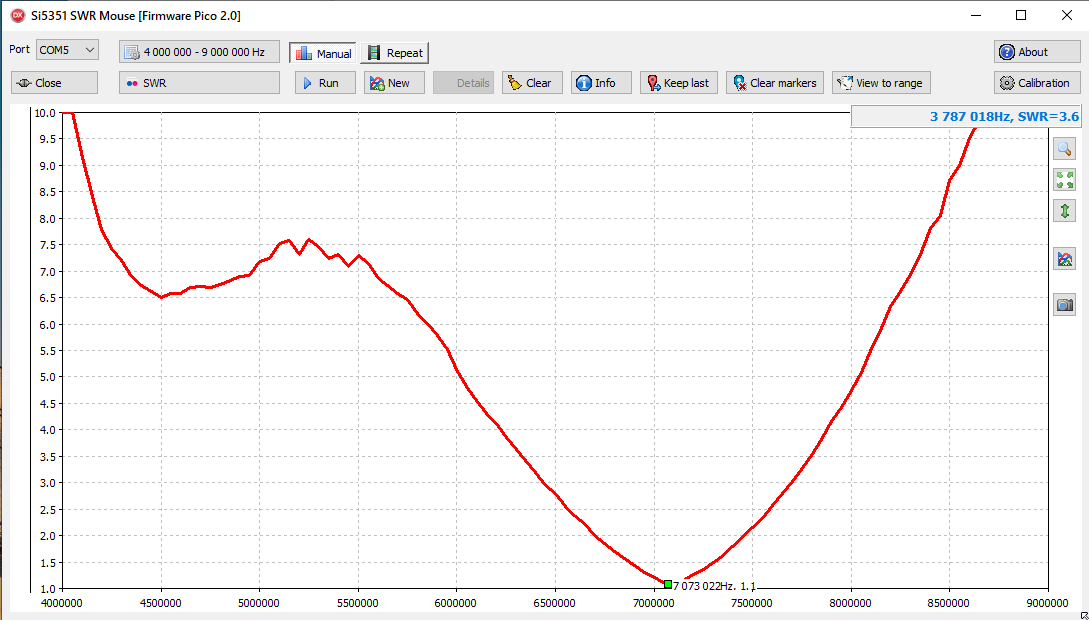

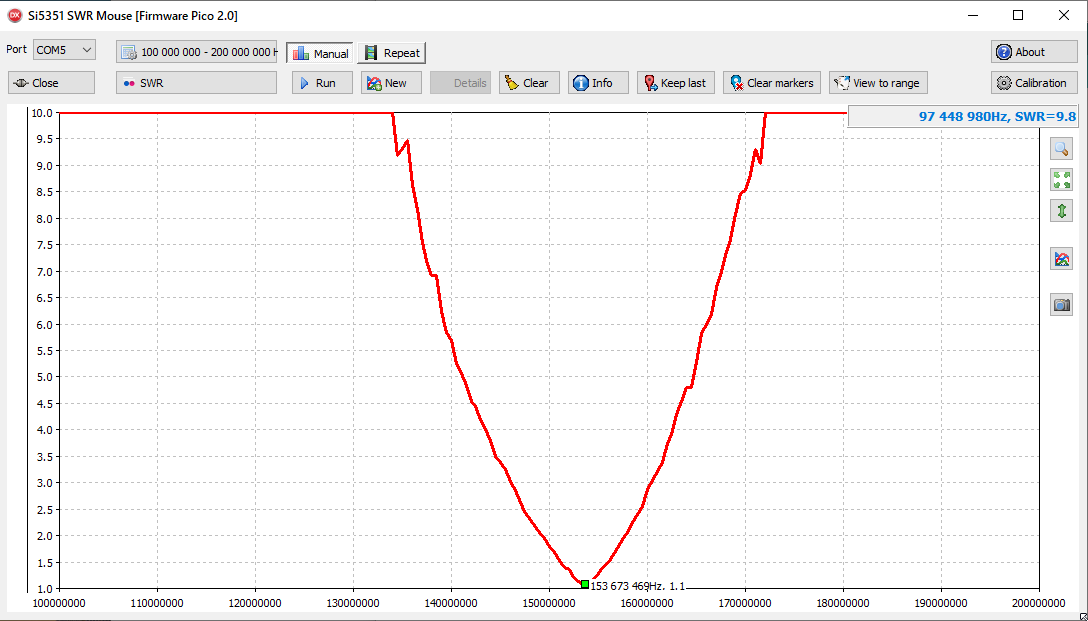

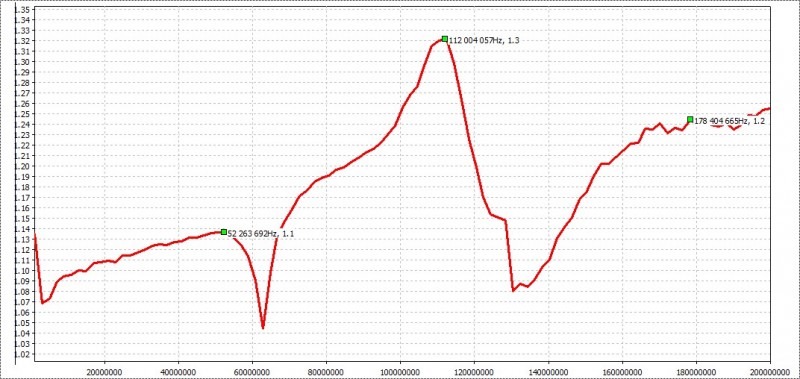

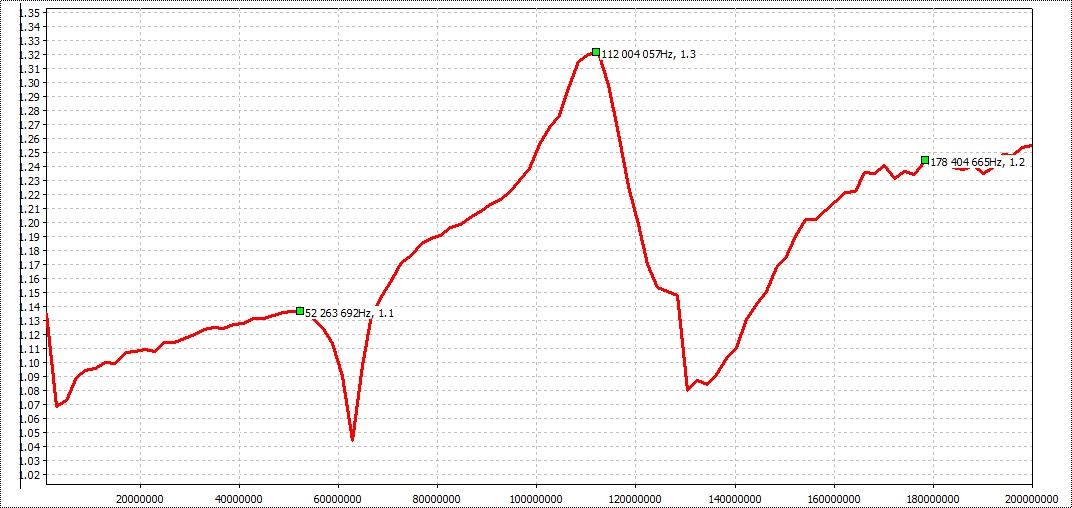

Измерения
При измерениях антенна подключается непосредственно ко входу анализатора либо через 50ти омный коаксиал. Чтобы избежать т.н. антенного эффекта фидера необходимо вначале и в конце его запорные дросселя в виде нескольких ферритовых защелок, либо сделать несколько витков кабеля сквозь ферритовое кольцо проницаемостью 1000-2000. Это устранит возможные токи оплетки и КСВ измеренный на конце фидера будет равен КСВ в точке подключения антенны
Проект открыт для клонирования и модификации на сервисе EasyEDA https://easyeda.com/ban.relayer/pico-swr
В атаче печатка для ЛУТ в формате pdf, прошивка и софт
