Трансивер Raisin (Изюминка)

[UR5FFR]

Гетеродин 11.06+7.17=18.23МГц. Пятая гармоника 91,15МГц. Паразитный канал приема 91.15+11.06=102.21МГц
Поиграйтесь амплитудой первого гетеродина - по умолчанию она на максимум стоит. Уменьшите ее.
Все заэкранировать. Какие ДПФ? Они заэкранированы? Если нет то их тоже в экран.
Если ничего не поможет то возможно имеет смысл поставить режекторный фильтр на ФМ-диапазон.
http://lna4all.blogspot.com/2015/10/diy ... -stop.html
http://blog.radiospy.ru/dorabotki/rezhe ... azona.html

[Pixel_84]

Спасибо за ответ. Сам сейчас включил режим спекроанализатора на осциллографе и понял что это гармоника на 91.15 МГц на выходе vfo... может поставить фнч на выходе vfo? Или там должен быть именно меандр? Пробовал изменять уровень сигнала с синтезатора, почему то при максимуме наоборот меньше её слышно. Просто странно, когда собирал аматор трансивер вроде бы её не слышно было. Но там оба смесителя sa612. Платы пока на столе, все сигнальные провода коаксиалом. Платы вашей разработки raisin 1.2

[UR5FFR]

Там должен быть меандр. Платы когда в корпус берете и заэкранируете - тогда и будете думать надо ли режекторный ставить или нет

[Pixel_84]

Relayer, нашел я в чем причина основная была. У меня основная плата и дпф были соединены коротким коаксиальным кабелем, ну и земли плат были соединены между собой обычным проводом. Как оказалось этой земли мало. Соединил платы между собой стойками латунными и все прошло. Но все равно в экран эти две платы помещу, корпус то пластмассовый.

[ub9uvc]

Добрый день
Прошу помощи собрал версию трансивера 1,2 сильно греется резистор R30 ток при подключении динамика возрастает до 0,5 ампера tda7052 исправна на выходе микросхемы 10 вольт

[UR5FFR]

TDA мертвая, замените ее. Без динамика на ее выходе должно быть половина питания, но никак не 10в.

[nibiluk]

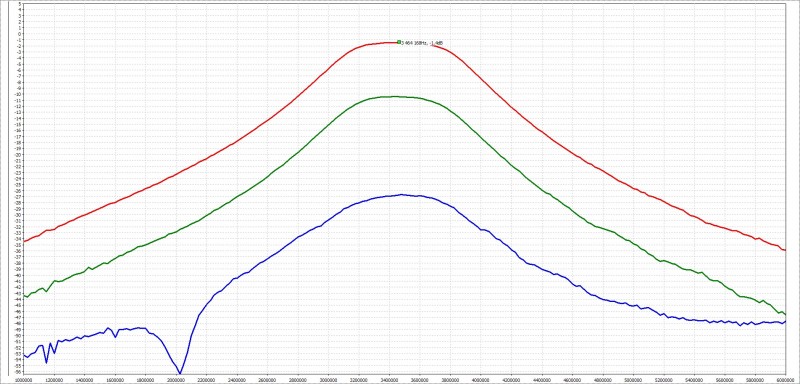

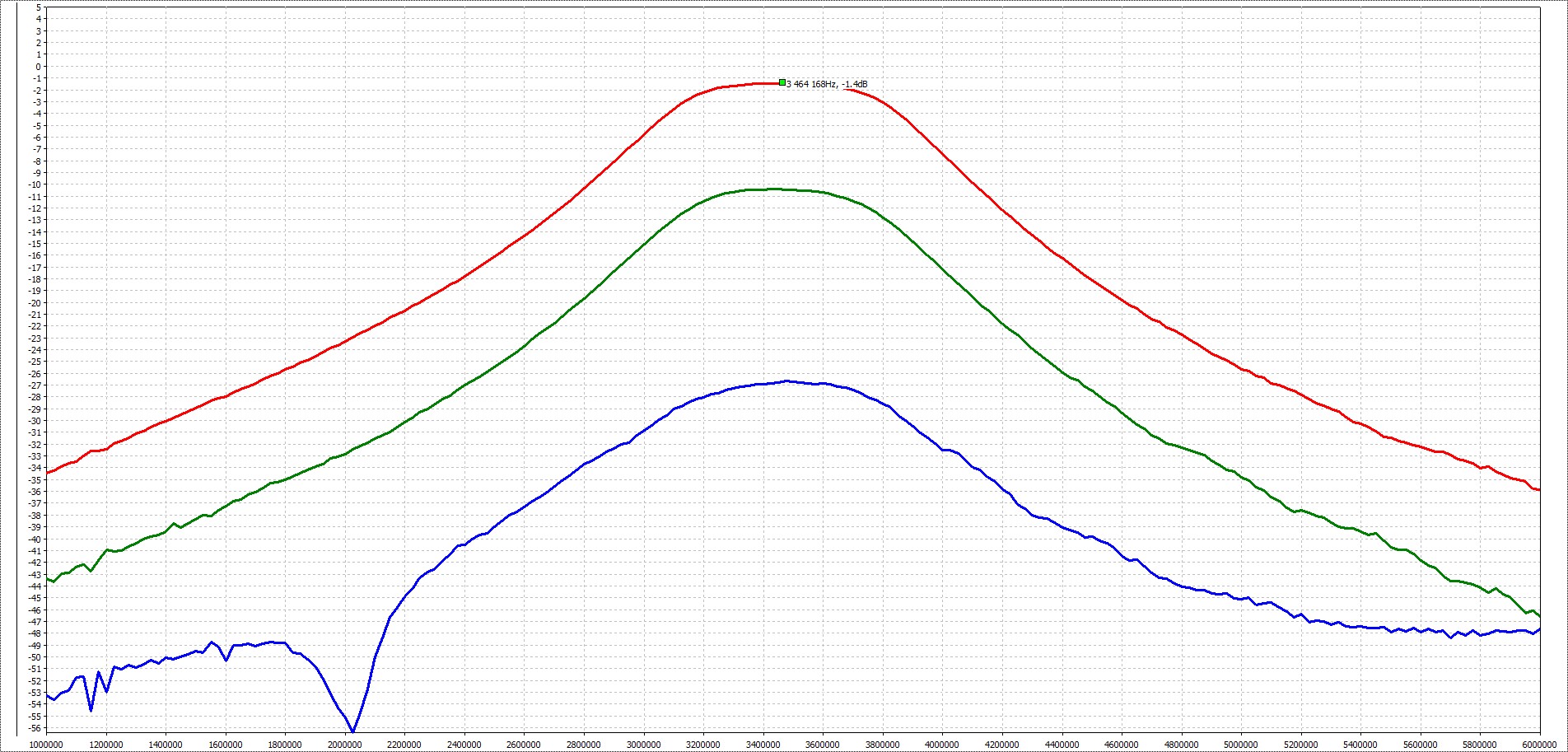

Підкажіть будь ласка що я роблю не так, налаштовую ДПФ, при включенні підсилювача, затухання більші ніж у атенюатора. Перевіряв на picoNWT, червоний сигнал на пряму, зелений атенюатор, синій підсилювач. Струм в емітері BFR93 18мА.

[UR5FFR]

Коммутаторы проверьте. Может не так запаяли, может сопля где-то или непропай. Или сам коммутатор мертвый. Лучше конечно осциллографом пройтись по схеме - тогда сразу будет видно

[nibiluk]

Дякую, розібрався, як завжди, спішка і неуважність, подавав сигнал на вихід, а знімав з входу.

[nibiluk]

Підкажіть будь ласка, є якась методика налаштування основної плати ? Підключив VFO, BFO, і динамік, без антени, в динаміку гул 200 Гц. Може в якісь точки осцилографом потикати можна, якісь сигнали глянути ?
