Вопросы по NanoVFO 3

[криворукий]

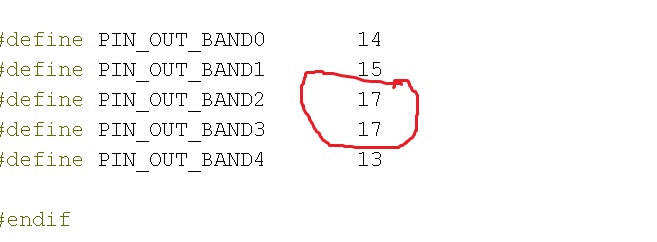

Обнаружил ошибку в переключении диапазонов в config_hw.
Сначала подумал, что у меня выход атмеге накрылся.

[UR5FFR]

Спасибо. Исправил и залил на гитхаб. Должно быть

Code: Select all

#define PIN_OUT_BAND0       14
#define PIN_OUT_BAND1       15
#define PIN_OUT_BAND2       16
#define PIN_OUT_BAND3       17
#define PIN_OUT_BAND4       13

[криворукий]

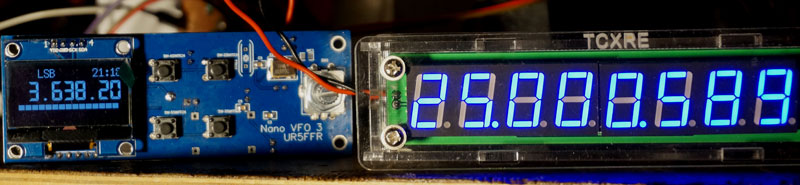

Собрал на плате версии 3 (без 74HC595). Решил делать по полной, чтобы часы были и генератор на 25 МГц вместо кварца. Почему-то думал, что с генератором на выходе будет ровно 25 МГц. Однако же нет. Хотя может и частотомер обманывает. Дисплей 1.3 намного лучше чем 0.96, всё читаемо.
Спасибо Андрей! Классный синтезатор получился!

[UR5FFR]

Точное соответствие частоты я наблюдал только в случае использования TCXO в качестве опоры. Там все четко - TCXO 26МГц - на частотомере 26МГц по нулям. Во всех остальных случаях (кварц, смд-генератор) требуется коррекция.

[криворукий]

Получается смысла нет обычный генератор ставить, т.е. стабильность будет такая же как и у кварца.

[UR5FFR]

Смысл есть. Говорят что лучше по спурам и фазовым шумам сигнал на выходе получается с внешним XO

[nibiluk]

Доброго дня, підкажіть новачку, щось я запутався в виборі режиму. Який режим потрібно вибрати для роботи з платою Raisin 1.2 ?

[UR5FFR]

Code: Select all

// супергетеродин с одной ПЧ. первый гетеродин всегда выше частоты приема
// боковая полоса выбирается установкой второго гетеродина на нижний/верхний скат фильтра
// первый гетеродин всегда на CLK0, второй - CLK1
#define MODE_SUPER

// Частоты 2го гетеродина в детекторе SSB для архитектуры MODE_SUPER
#define BFO_LSB   9216650L+300
#define BFO_USB   9214250L-300

Частоты BFO под свой фильтр пропишите и все

[nibiluk]

А BFO і VFO не потрібно міняти місцями на виходах сішки при перемиканні приойм-передача ?

[UR5FFR]

Нет, у Raisin реверсивные каскады - меянть гетеродины местами не надо
