Si5351 Network Analyzer

[UR5FFR]

Wide порт нормально можно откалибровать только в версии ПО 2.х. Нужен ГСС с калиброванным выходом

[sslobodyan]

Андрей, здравствуйте! Отличный у Вас прибор получился!
А можно ли его использовать на более низких (звуковых) частотах? В описании Вы пишете что от 0.1МГц. Хотелось бы от 2.5кГц (как умеет si5351).

[UR5FFR]

Этот NWT построен по принципу селективного вольтметра. При таком построении есть сложности с измерениями на НЧ.
Коммерческая версия NWT 2.0 умеет работать с 10Гц, но там для этих целей используется отдельный DDS

[sslobodyan]

Понятно. Значит мне нужно будет прикрутить 9850 или 9833 (уже едут), добавить их настройку в сетапе и перестройку по частоте синхронно с 5351. Это не нарушает лицензию?

[UR5FFR]

Боюсь что не получится т.к. нижняя частота в программе ограничена в 100кГц

[sslobodyan]

Жаль. Бизнес есть бизнес, понимаю. К сожалению, 75 зелени для меня дороговато что бы купить готовое устройство. А вариант оплаты только за ПО Вы не рассматривали?

[UR5FFR]

ПО в комплекте. Отдельно никак

[sslobodyan]

По ходу испытаний возникли небольшие неудобства в софте.
1. В случае потери связи софт не обрабатывает исключения и они вываливаются пользователю. Иногда программа зависает и приходится снимать ее принудительно. Плиз, добавьте обработку исключений по обмену с компортом.
2. Если поставить большое количество точек сканирования, то процесс достаточно продолжительный. Бывает, что во время сканирования уже все понятно и хочется этот процесс прервать по искейпу. Плиз, добавьте в рабочем цикле обработку искейпа.

[sslobodyan]

Андрей, помогите плиз с настройкой.
Схема 1.1 Про. Печатка ваша.
Выход работает нормально. Не могу настроить работу Q3.

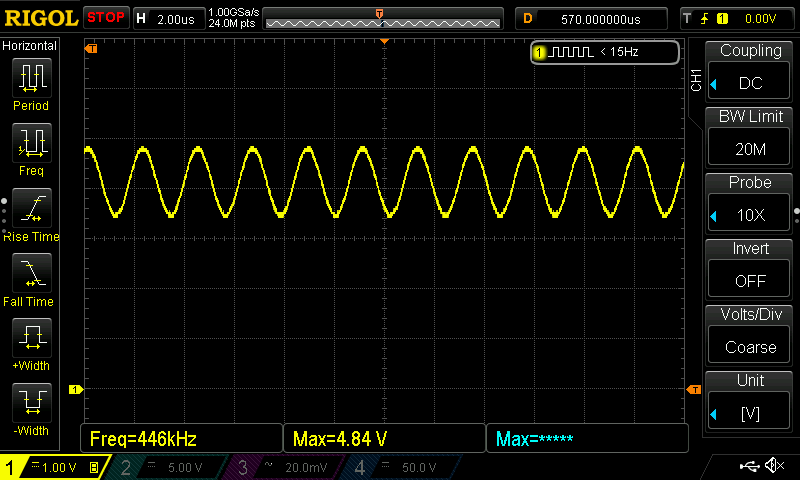

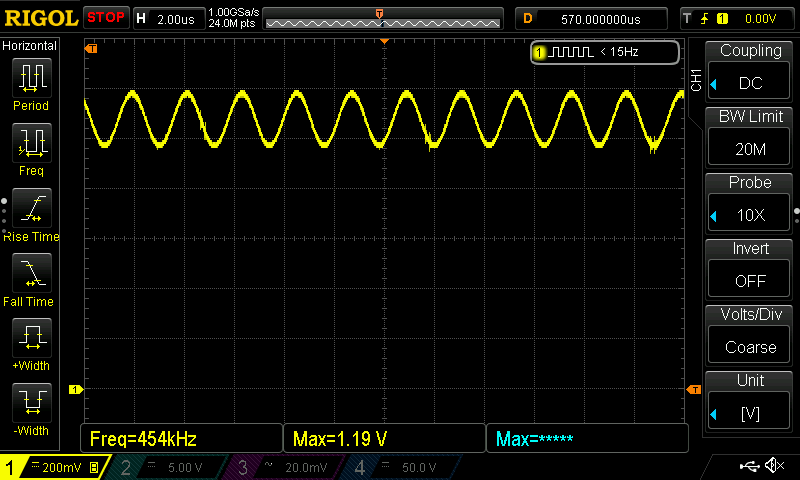

Соединяю выход с 50-омным входом. Задаю частоту 1Мгц f1000000. Осцилки на базе и коллекторе Q3 добавил вложением. Вы пишете, что в коллекторе нужно получить 2.5 вольта. Что у меня не так? При запросе r0 10 получаю десятку значений около 3600 - явно мало. На частоте 100МГц считываются значения около 3300. Ваши рекомендации в постах выше по поводу резистора R20 не понял, возможно изменилась нумерация резисторов в схеме.

[UR5FFR]

Попробуйте немного уменьшить резистор в эмиттере, но без фанатизма т.к. растет ток и его надо контролировать чтобы не выйти за 20-25ма. Можно изменить делитель на выходе 8307чтобы сигнал "вписался" в диапазон АЦП.
И убедитесь что у вас правильно задана центральная частота примененных фильтров.
