UR5FFR

UR5FFR wrote: ↑26 Feb 2024, 19:31 R18 можно увеличивать до 3-5кОм. Но надо контролировать напряжение сигнала на выходе. Желательно чтобы оно не превышало 500 mVrms. при больших уровнях смеситель будет вносить дополнительные искажения

На выходе смесителя или в точку А ?

На выходе платы

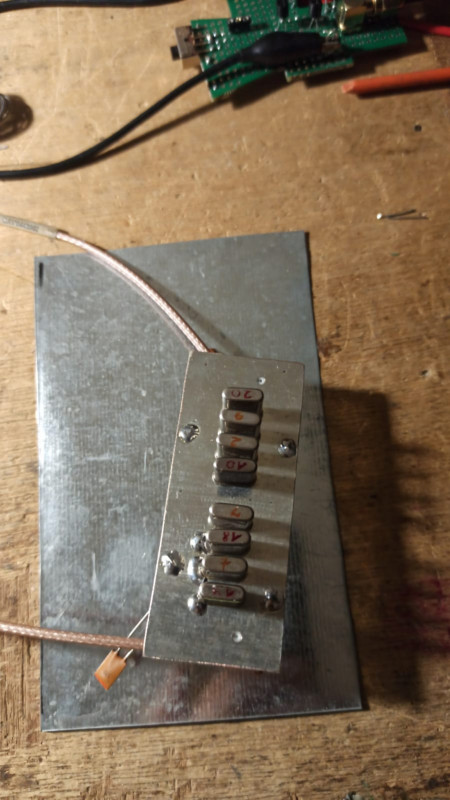

Здравствуйте всем, в общем запустил я на прием этот трансивер, работает не плохо. Но есть такой нюанс, если убрать вообще R42 усиление по приему возростает на треть, я пробовал ставить туда переменный резистор 1ком, ситуация такая же. Кварцы лодочка, правда частота другая, подбирал по частотомеру все в пределах 100герц. Полосу проверить нечем, подавал на вход гсс полоса 2200. Я конечно понимаю что так не должно, но работает нормально. Может вы Андрей подскажите где собака зарыта?

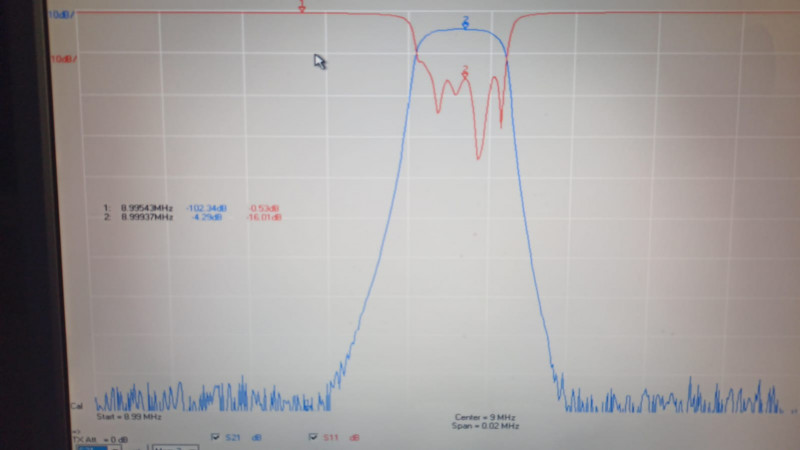

Без R42 усиление действительно возрастает. Но увеличивается неравномерность в полосе пропускания КФ. Без приборов вы это не увидите

Здравствуйте Андрей. Можно ли в этом трансивере поставить режекторный фильтр, чтобы подавить опору которая пролазит в полосу пропускания фильтра ( пологие края фильтра). Если можно, то куда ?

Там не должно быть опоры от слова совсем. Это либо наводка либо неисправности в схеме.
С синтезатора все сигналы надо вести коаксиалом. SA612 может быть бракованная и не обеспечивать должного подавления. Надо начинать с нее и добиться максимального подавления. Я уже не помню но там не менее 40-50дб должно быть. И дальше покаскадно смотреть по фильтрам.

Забыл уточнить, на прием работает прекрасно и на передачу сигнал хороший но на другом трансивере я слышу не подавленную несущую и когда я увожу опору подальше от полосы пропускания она пропадает. Все заэкранировано. Что это может быть?

Ищите, я написал куда смотреть
