NanoVFO 3

[UR5FFR]

Тут в личку поступил вопрос по стыковке NanoVFO с Raisin

Когда ТХ подключаю к плате трансивера он автоматически переходит на передачу.

В модуле config_hw.h определены константы

Code: Select all

// Pin active levels (HIGH / LOW)

#define OUT_CW_ACTIVE_LEVEL  HIGH
#define OUT_KEY_ACTIVE_LEVEL  HIGH
#define OUT_TX_ACTIVE_LEVEL  HIGH
#define OUT_ATT_ACTIVE_LEVEL  HIGH
#define OUT_PRE_ACTIVE_LEVEL  HIGH
// по умолчанию для  управления ДПФ активный уровень высокий. раскоментарьте следующую строку чтобы активным уровнем был низкий
//#define BAND_ACTIVE_LEVEL_LOW

Эти дефайны задают какой уровень на выходах управления является активным - высокий или низкий.
В Raisin управление передачей инверсное - то есть активный уровень - низкий. А синтезатор по умолчанию формирует высокий. Надо определить требуемый уровень

Code: Select all

#define OUT_TX_ACTIVE_LEVEL  LOW

[UR5FFR]

Очередное обновление прошивки на гитхабе.

- Добавил реализацию CAT протокола FT-817. Нужный протокол выбирается с помощью дефайнов CAT_PROTOCOL_KENWOOD_TS480 и CAT_PROTOCOL_YAESU_FT817 в config_hw.h. Протокол FT-817 более компактный по сравнению с Kenwood и позволяет высвободить 0.5кб кода

- Добавил управление RX/TX через CAT. При этом вход PTT синтезатора имеет приоритет. Т.е. если по CAT пришла команда переключиться в режим передачи TX, то нажав и отпустив PTT мы можем ее отменить и вернуться в режим приема RX. Логика соответствует примененной в FT-817

[UR5FFR]

Версия 3.2. Новый дизайн печатной платы размером 90мм*35мм. Валкодер убран с платы и подключается через разъем. USB продублирован на отдельном разъеме для случая когда надо тянуть проводами к разъему установленному не на плате.
В остальном схема без изменений.

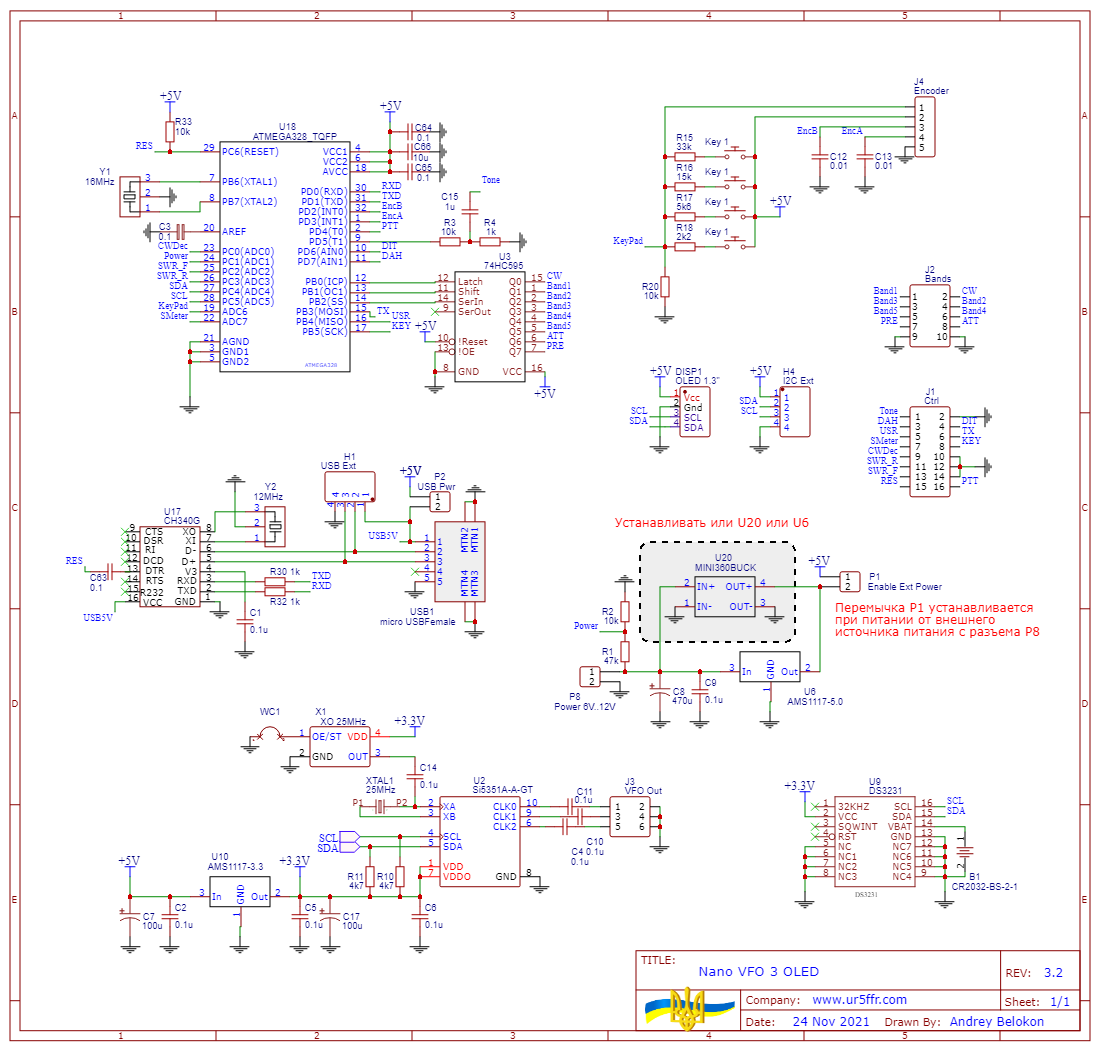

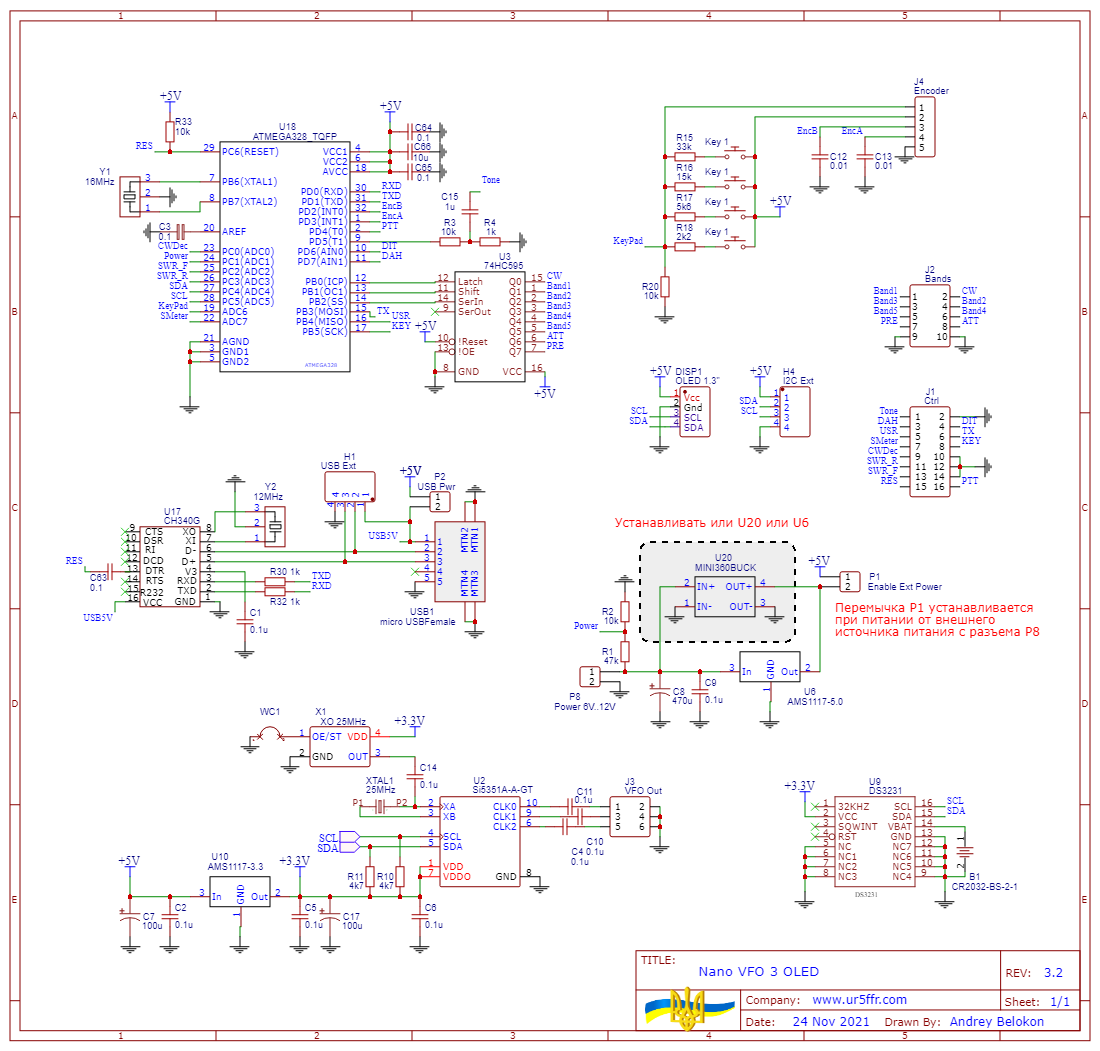

Схема и герберы для версии 3.2
https://oshwlab.com/ban.relayer/nano-vfo-3-2

[UR5FFR]

На гитхабе выложена новая версия прошивки 3.4.
Что нового:
- 3 редактируемых банка памяти для CW сообщений. записывать текст в них можно с ключа без перепрошивки синтезатора
- добавлена поддержка для супергетеродинов с двумя преобразованиями частоты
- чтение данных с датчика температуры LM35, устанавливаемого на радиаторе усилителя мощности
- измерение КСВ и мощности
- режим TUNE для настройик антенны
- поддержка плат SuperLED
- подробная докмуентация

Прошивка универсальная и работает на платах NanoVFO всех версий. Но на некоторых платах не все возможности будут доступны.
Для совместимости есть возможность скачать предыдущую версию прошивки 3.3

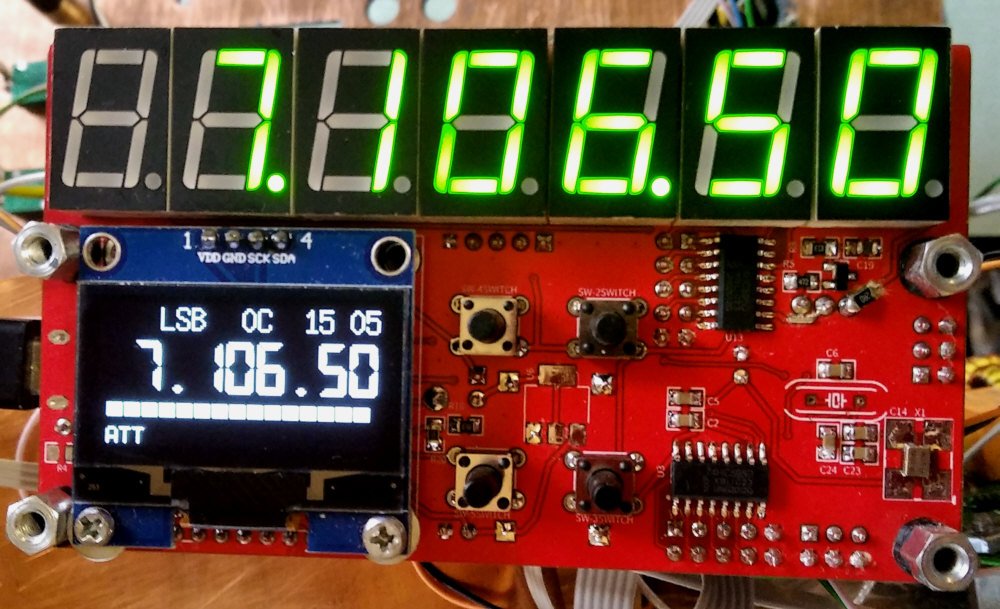

Прошивка поддерживает новые платы NanoVFO SuperLED, которые имеют дополнительный индикатор на LED для отображения частоты. Это освободило OLED и позволило использовать его для отображения аналогового S-метра. Индикация LED выполнена статическая, минимизирующая помехи. Яркость свечения LED управляется процессором и имеет три уровня – максимум, средний и выключен. В настройках синтезатора можно включить режим сохранения энергии, когда после простоя яркость уменьшается или индикатор вообще гаснет.
Эта версия платы может работать с двумя SI5351. Это уменьшает уровень спуров при приеме.

По сравнению с предыдущими платами увеличено количество выводов для управления периферией. Добавлены сигналы управления ФНЧ в усилителе мощности, а так же режимами настройки антенны (TUNE) и работы с пониженной мощностью (QRP)

С помощью датчика температуры LM35 контролируется и отображается температура радиатора, на который установлены транзисторы усилителя мощности. В меню синтезатора можно задать два порога температуры – по первому показанию температуры начинают мигать привлекая внимание, во втором блокируется передача для предотвращения теплового пробоя.

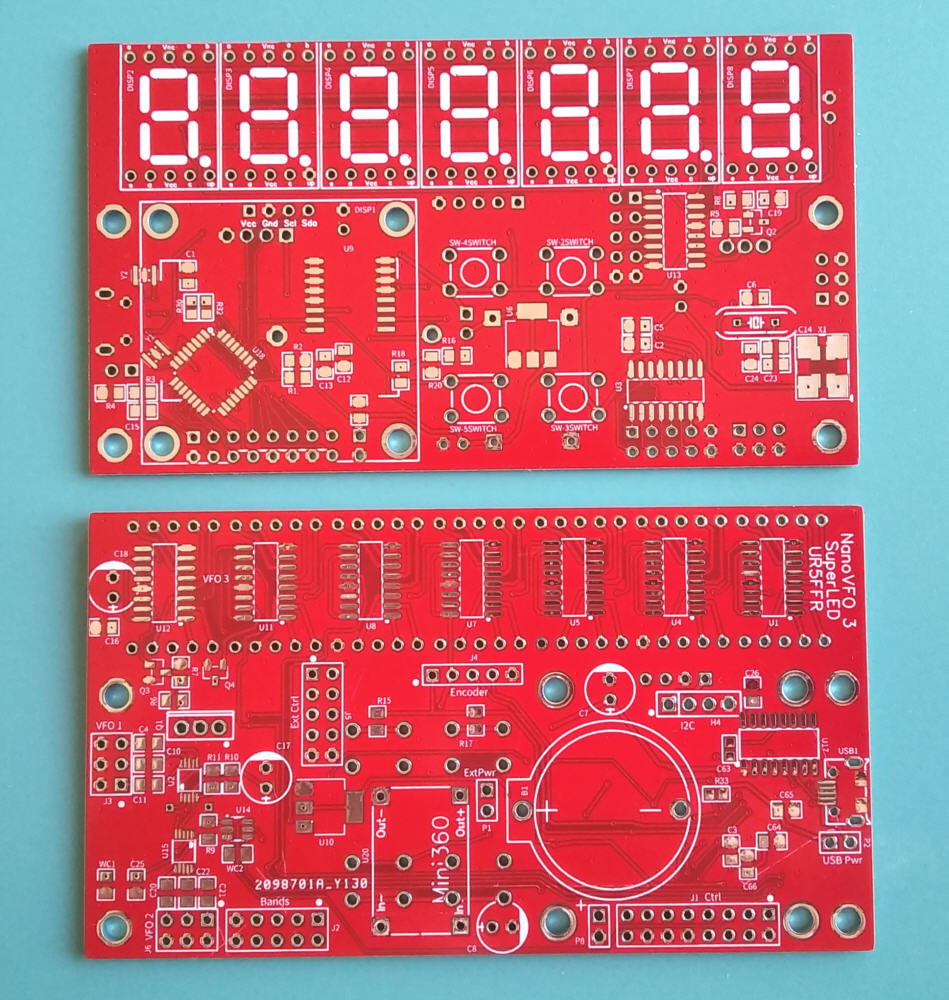

Размер платы 100*55 мм

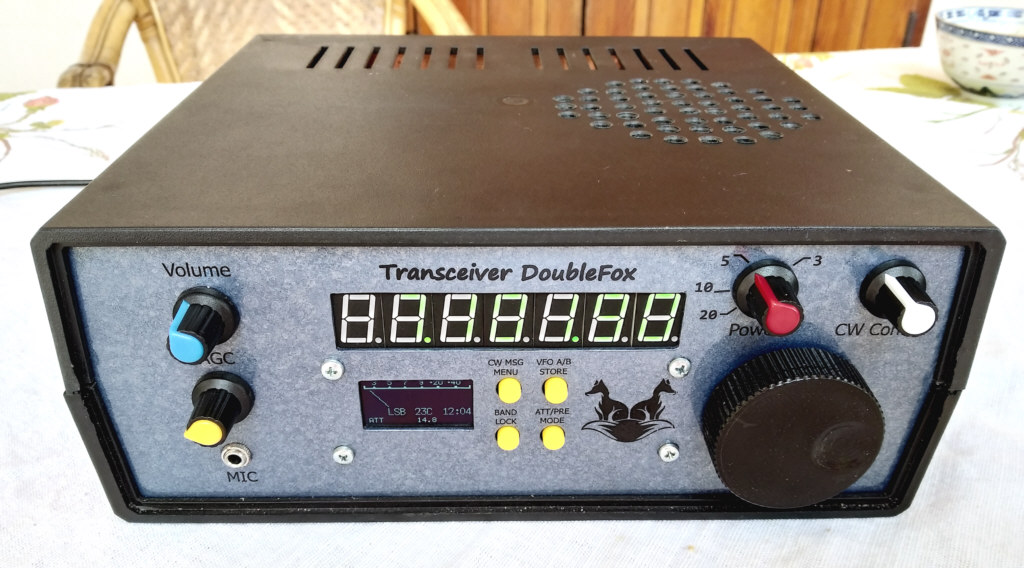

Синтезатор версии SuperLED был использован в трансивере DoubleFox

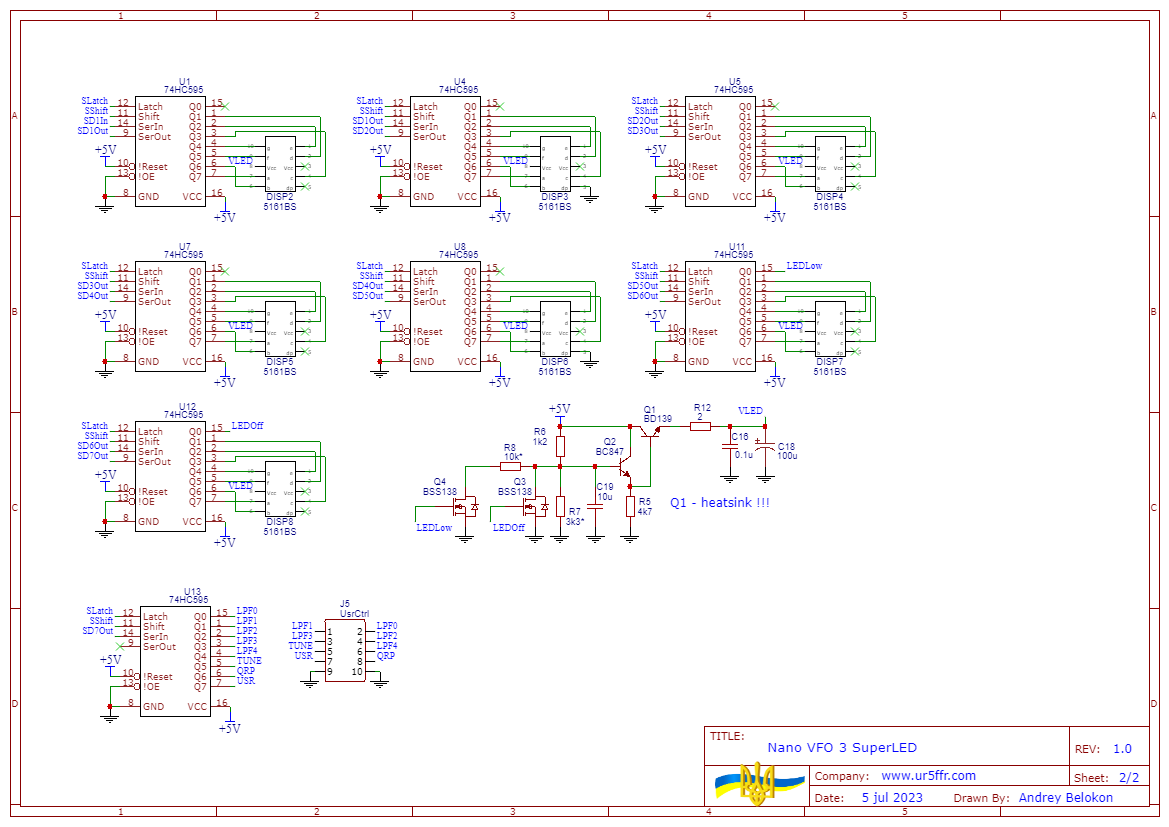

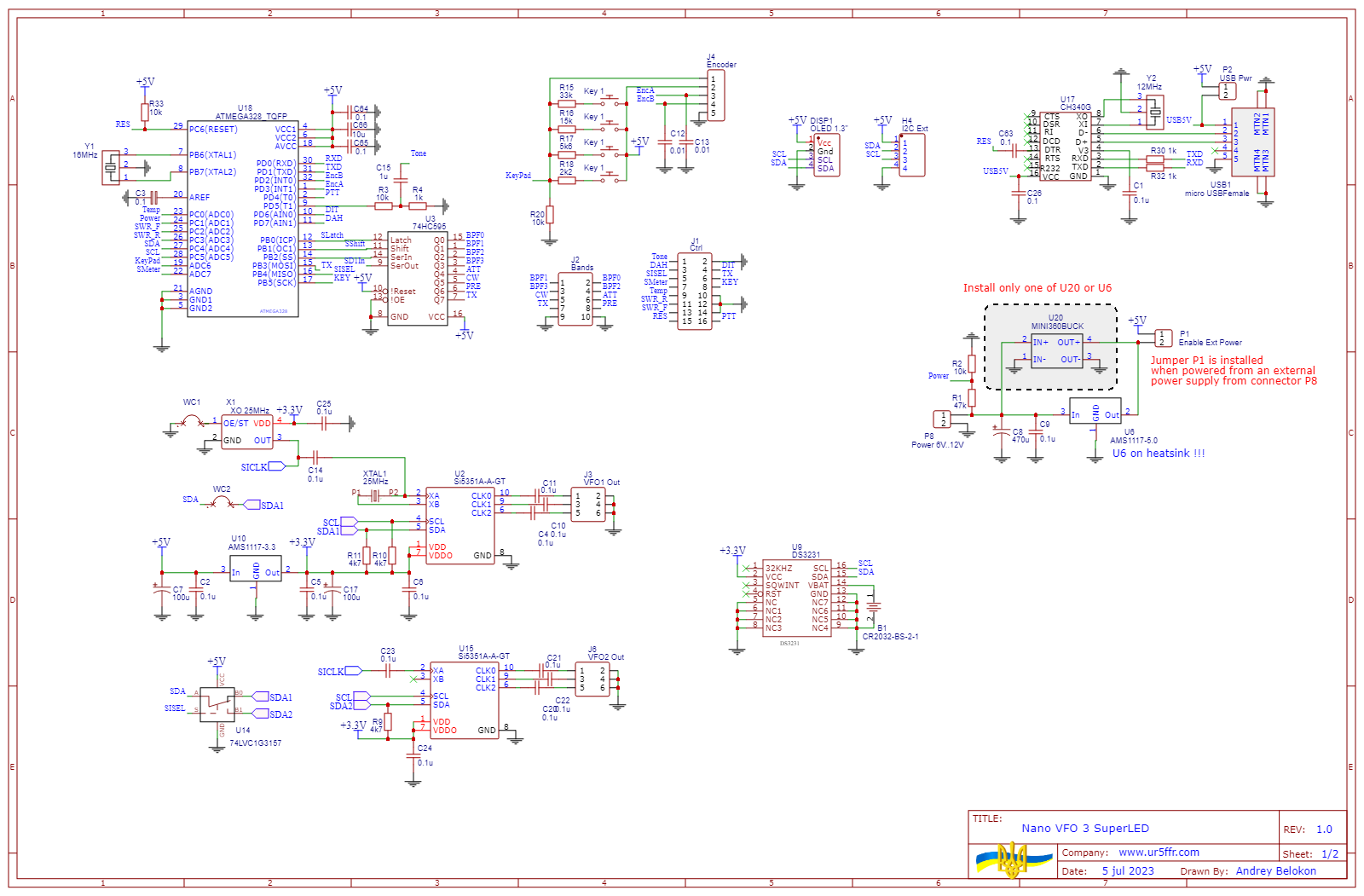

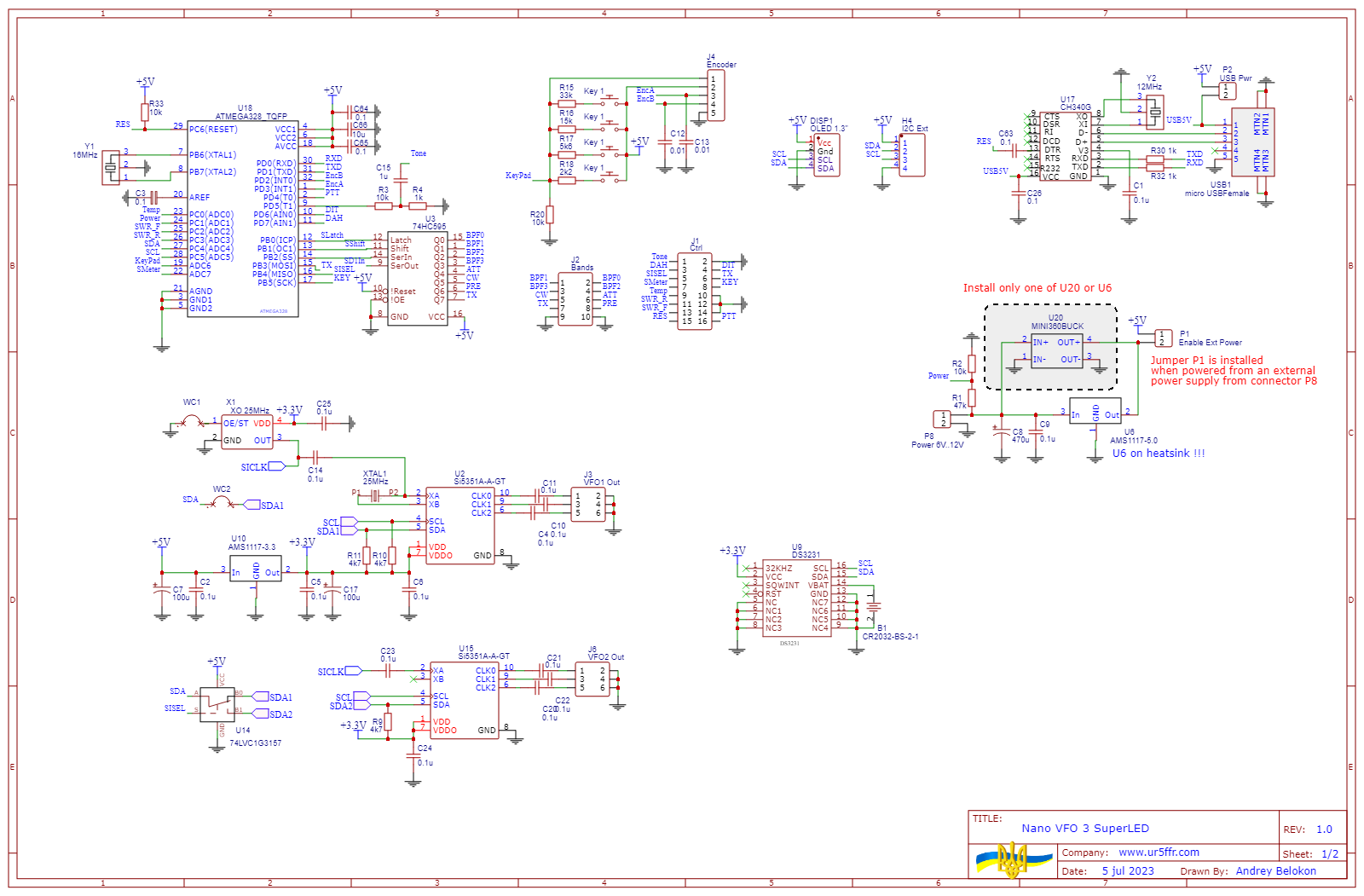

От версии 3.2 схема отличается наличием дополнительных сдвиговых регистров, к которым подключены индикаторы, схемой управления их яркостью и дополнительной SI5351 с коммутатором I2C шины

Сборка и комплектующие

Все smd резисторы и конденсаторы имеют типоразмер 0805.

Коммутатор 74LVC1G3157 используется в корпус SOT23-6.

Индикаторы 5161BS я покупал на али. Подходят любые размером 0,56" с общим анодом. Например
https://voron.ua/uk/catalog/006578--ind ... 11-bsr_klm
https://voron.ua/uk/catalog/035201--ind ... 11-bsg_klm
https://www.rcscomponents.kiev.ua/produ ... 38507.html
Перед покупкой желательно на всякий случай свериться что цоколевка совпадает с 5161BS

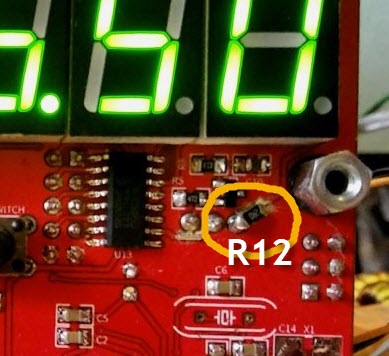

На печатных платах есть небольшой баг - не разведен резистор R12. Необходимо разрезать дорожку и установить его навесным монтажом

Транзистору Q1 необходим небольшой радиатор. Я использовал самодельный из несколько кусочков медной фольги размером примерно 1*1,5см в которых сделал отверстие и прикрутил болтом М3 к транзистору


Проект расшарен на https://oshwlab.com/ban.relayer/nano-vfo-3-superled

[UY5AU]

Добрый день!
Интересует какой ток потребляет Ваш синтезатор и трансивер на прием в целом?

[UR5FFR]

При живленні від джерела 14в в режимі приймання трансивер споживає 370мА при максимальній яскравості та 330мА - при середній. При вимкненій індикації рівень струму зменшується до 280мА. Тобто LED індикація додає від 50 до 90мА

[UR5FFR]

На гитхабе доступно обновление прошивки. Исправлена ошибка с отсутствием сигнала TX при переходе на передачу
