Генератор 0,25-31MHz

[UR5FFR]

два диапазона 250кгц-14мгц и 1мгц-31мгц. бонусом - КГ. на выходе 100-200мв на 50ом если ставить шотки КД923.

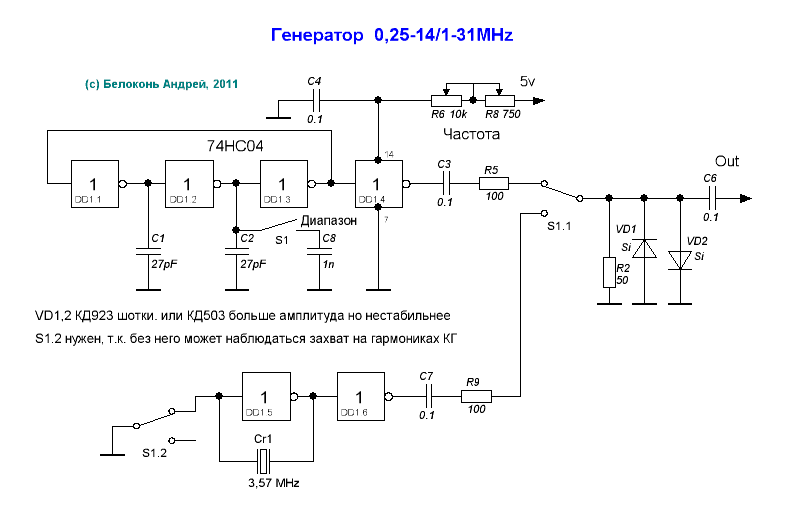

ЗЫ на схеме есть неточность - совпадает маркировка переключателя диапазонов и включения КГ
