Pico NWT - анализатор бедного радиолюбителя

[old_screen]

Попробую сегодня. Благодарю за совет.
Пока писал предыдущее сообщение пришла мысль измерить емкости блокировочных конденсаторов. Может в магазине номинал перепутали, уж очень странно и повторяется все, не поленился изготовить еще одну плату, повторилась картина с шумом точно и частоты всплеска совпали.

[UR5FFR]

Наврядли емкости. Возможно сишки чудят - бывает такое иногда

[old_screen]

Сишка оказалась не кривая, а очень кривая.
В режиме VFO выше 63 мГгц - начинается хаотичное изменение частоты.
Понижение vfo5351.VCOFreq_Max - не помогает.
даже с такой сишкой кв диапазон перекрывается и все нормально работает.
Замечательный прибор вы создали!

[old_screen]

Добился нормальной работы с "кривой" сишкой.
Уменьшил ток для обоих выходов до 2 мА .
Вот шумовая дорожка в кв диапазоне. Может эта информация кому то поможет.

[old_screen]

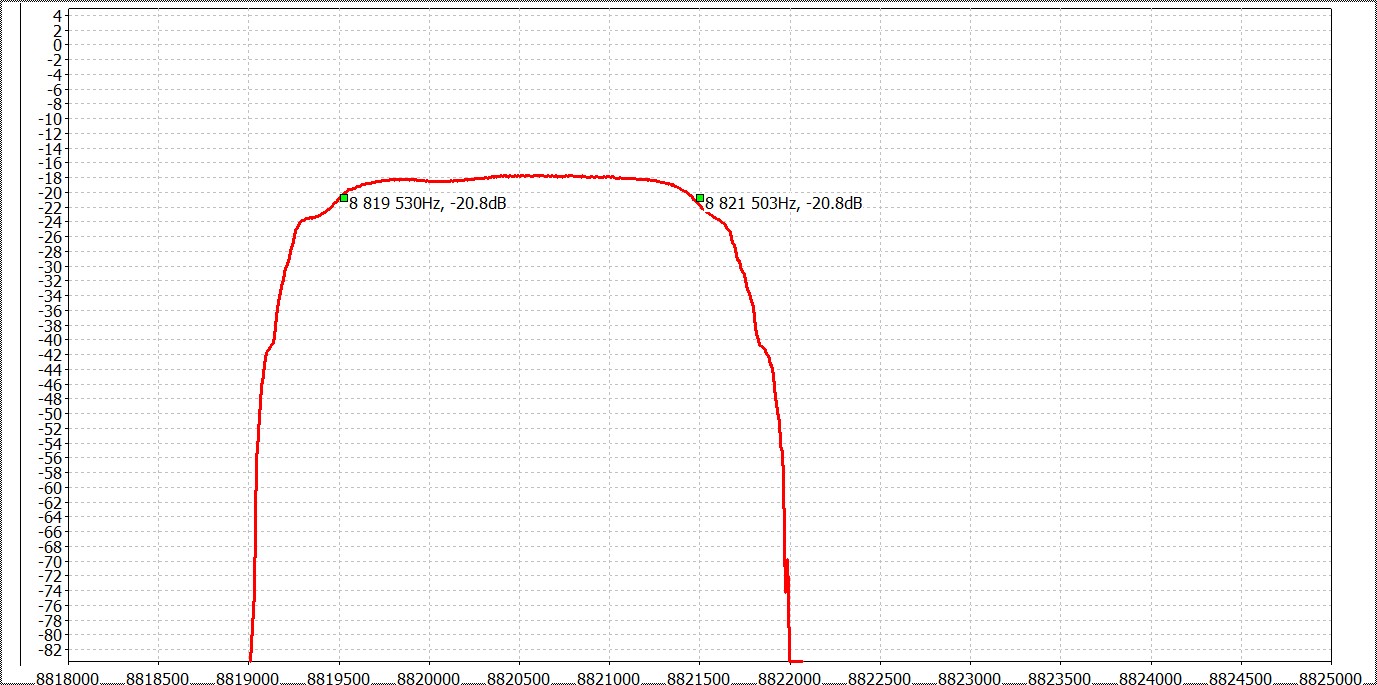

монолитный КФ ФП2П4 . Затухание велико т.к. подключен через делитель напряжения к 50 ом входу. Нужно сделать высокоомный щуп.
Просто восхищен этой конструкцией! автору бесконечный респект.
Найти это решение помогло прочтение ветки - LZ1IVU модификация с ДД 120дб

[said-97]

Возможно сишки чудят - бывает такое иногда

Здравствуйте уважаемый админ. Собрал анализатор из второго поста ( схема, печатка, прошивка). Выставил напряжение на полевом транзисторе 2,4 в. В 17 строчке прошивки исправил на #define SI5351_CALIBRATION 25000000 как Вы советовали. Прошивка проходит нормально. Ошибок нет. Проверяю генерацию на выходе сишки, а ее то и нет. Нет ни на 9 ни на 10 выводе. Осциллографа в наличии нет. Проверить выход с LM358 нечем. В качестве частотомера использую цифровую шкалу Алматинскую. Так же имеется ВЧ головка, приставка к мультиметру. Головка тоже наличие сигнала на выходе не показывает. В схеме использовал si5351 AFTP 137. Кварцы лодочка пробовал из разных партий. YIC25.000F0 , 25.000M40. Подскажите пожалуйста, что делаю не так и как заставить генерировать сишку? Спасибо!

[UR5FFR]

Для начала найдите в сети i2c_scan.ino, прошейте и убедитесь что ваша сишка определяется

[said-97]

Для начала найдите в сети i2c_scan.ino, прошейте и убедитесь что ваша сишка определяется

Скорее всего сишка дохлая(((. Спасибо большое за совет! Добавлю архив с I2C сканером на Arduino. Возможно так же кому-то пригодится , чтоб не искать в сети.

i2c-skaner-na-arduino.zip

(845 Bytes) Downloaded 803 times

[UR5FFR]

Проверьте подтяжку I2C шины резисторами к 3.3в. Напряжение там посмотрите ну и внимательно монтаж. Может быть элементарно непропай или сопля

[said-97]

Проверьте подтяжку I2C шины резисторами к 3.3в. Напряжение там посмотрите ну и внимательно монтаж. Может быть элементарно непропай или сопля

Вы совершенно правы! Всему виной моя невнимательность. Взял линзу и начал проверять в районе сишки. Был протрав дорожки между 7-м выводом сишки и резистором. В общем не было + питания на 7-й вывод. Кинул перемычку и сразу все заработало.

Правда после этого пришлось подбирать резистор в цепи стока. Вернул обратно 470 согласно схеме. На стоке 2,35 в. Буду пробовать калибровать и изучать программу. Ну и скорее всего оформлю плату в корпус ( экран). Еще раз большое спасибо!!!
