Листал старые журналы, попалась на глаза схема минитрансивера "Изюминка" конструкции UT5LP. При своей простоте в схеме продуманы вопросы согласования кварцевого фильтра и реализована эффективная АРУ. Транисвер содержит реверсивные узлы и его можно рассматривать как некую альтернативу распространенному Клопику, у которого, к сожалению, есть различные недостатки.
1. Использование сегодня смесителей на диодах выглядит анахронизмом. Поэтому смеситель выполнен на коммутаторе 74LVC1G3157. Это снизило требования к мощности "раскачки" и позволило отказаться от драйвера сигнала ГПД.
2. Первый каскад УПЧ (post-mixer amplifier) выполнен на J310. Немного проигрываем по динамике, но отказываемся от малодоступных ныне КП903.
3. Второй смеситеь выполнен на SA612, что позволило получить лишние 20дб усиления в тракте и отказаться от микрофонного усилителя
4. Предварительный УНЧ и активный ФНЧ выполнен на ОУ. Оконечный УНЧ выполнен на TDA7052A. Отсутствие электролитов на выходе УНЧ устраняет щелчки при переключении прием/передача.
5. Реализованан быстрая АРУ
6. Реализова электронный переключатель RX/TX
7. Схема была максимально упрощена и полностю переведена на импортные комплектующие

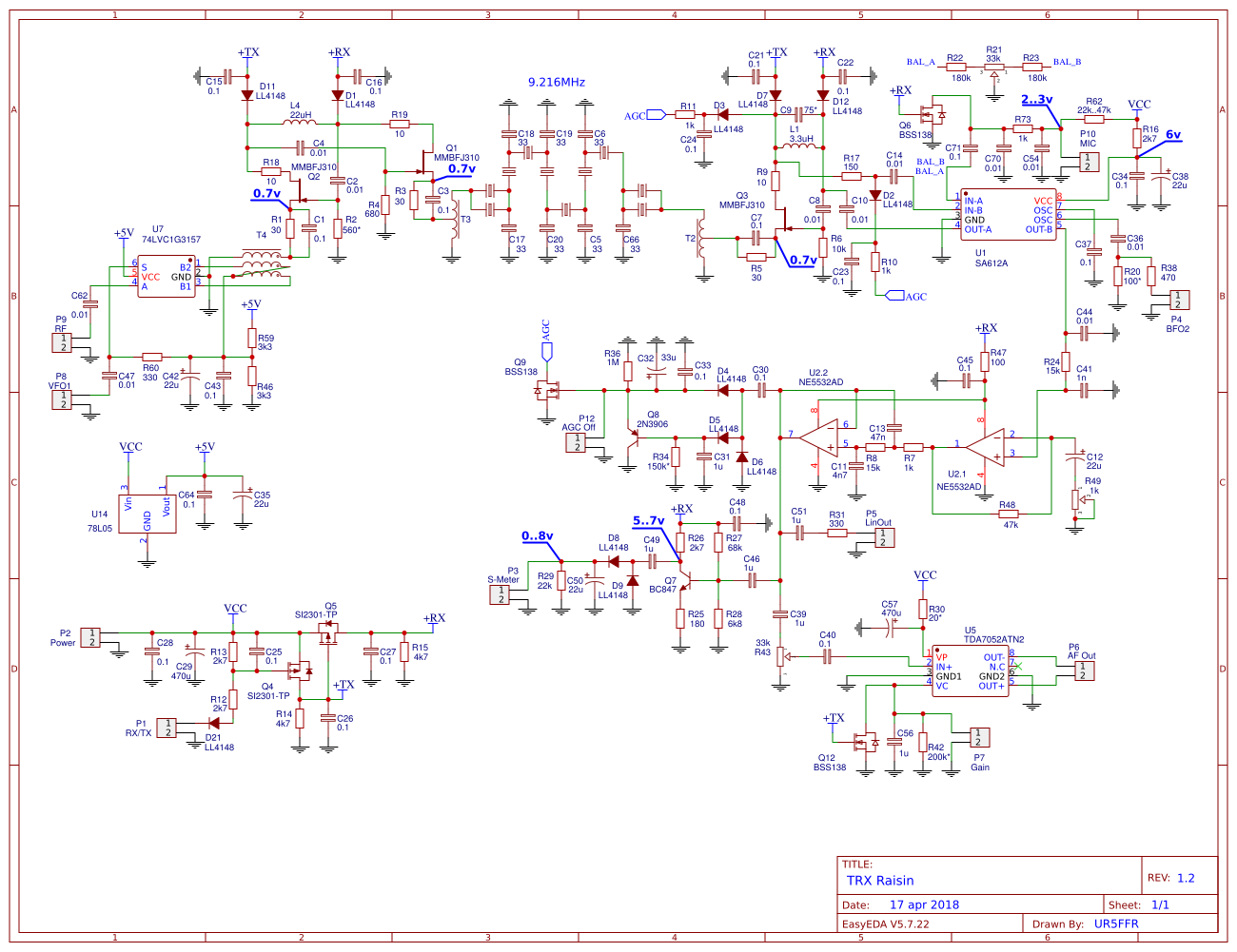

С антенного входа до входа второго УПЧ на транзисторе Q3 усиление составляет около 14dB. Второй УПЧ резонансный и совместно со второым смесителем дает еще порядка 45dB усиления.
На ОУ NE5532 выполнен предварительный УНЧ и активный ФНЧ. Резистором R49 устанавливают порог срабатывания системы АРУ. Резистор R43 задает максимальную громкость в наушниках/динамике, т.к. при работе АРУ напряжение на выходе предварительного УНЧ составляет порядка 600-700мв, что много для TDA7052 у которой Кус составляет 40dB.
Система быстрой АРУ на D4D5D6Q8Q9 подробно описана в [2] и особенностей не имеет.
В трансивере применен самодельный 10ти кристальный QER-фильтр на резонаторах на частоту 11.059MHz с характеристическим сопротивлением 200ом.
Трансформаторы T2T3 намотаны скруткой в два провода и содержат 8 витков на кольцах K7 проницаемостью 1500. Трансформатор T4 - скруткой в три провода 10 витков на кольце К10 проницаемостью 1500.
L4 - стандартный дроссель. L1 - 32 витка на кольце T37-6
Конденсатор C9 подбирают при настройке по максимуму сигнала на выходе тракта в режиме приема.
В разъем P7 подключается резистор 100к для регулировки громкости. Разъем P12 можно использовать для отключения АРУ или для снятия сигнала на S-метр. Электретный микрофон подключается к разъему P10. Для перехода в режим передачи на вход P1 надо подать низкий логический уровень либо замкнуть его на землю.
В качестве ГПД используется синтезатора на SI5351, который генерирует так же частоту второго гетеродина (вход BFO)
Напряжение питания платы - 12в.
Основная плата трансивера собрана с использованием SMD компонент типоразмера 1206/0805 и имеет размеры 75мм на 85мм. Печатная плата односторонняя. Вторая сторона залита "землей". Цепи питания и АРУ разведены перемычками
- DSCF5850_sm.jpg (109.34 KiB) Viewed 65973 times
- DSCF5848_sm.jpg (121.3 KiB) Viewed 65973 times
Печатка и схема в формате PDF Литература
1. С.Левченко, Минитрансивер "Изюминка", Радиомир КВ и УКВ №12 2009
2. Белоконь А.Н. UR5FFR, Трансивер с преобразованием вверх Phoenix (Феникс)
