UR5FFR

Исходники

Список компонентов

Вот герберы и схема

Я сейчас переделываю плату под 328PB с минимальной обвязкой - они дешевле и всегда в наличии. То есть - без модуля Arduino Nano. Код смог утоптать в 30540 байт, то есть с Minicore там ещё остаётся место для возможных улучшений или просто для правки ошибок. Получился вполне себе разумный прибор для п...

В результате получилась вот такая конструкция. На фото график нагрузки 50 ом в диапазоне 1-60 МГц .
Сейчас немного почищу код и буду выкладывать детали.
Там на самом деле много чего поменялось.

Запустил софт с локальным расчетом и графикой. Там два примера графика - с 50 ом и со 100 ом нагрузкой. Для макета с длинными проводами результат более чем разумный. Кнопка под энкодером включает/выключает питание. В Arduino Nano все помещается только с Minicore. Пришлось поменять библиотеку Si5351 ...

Спасибо!

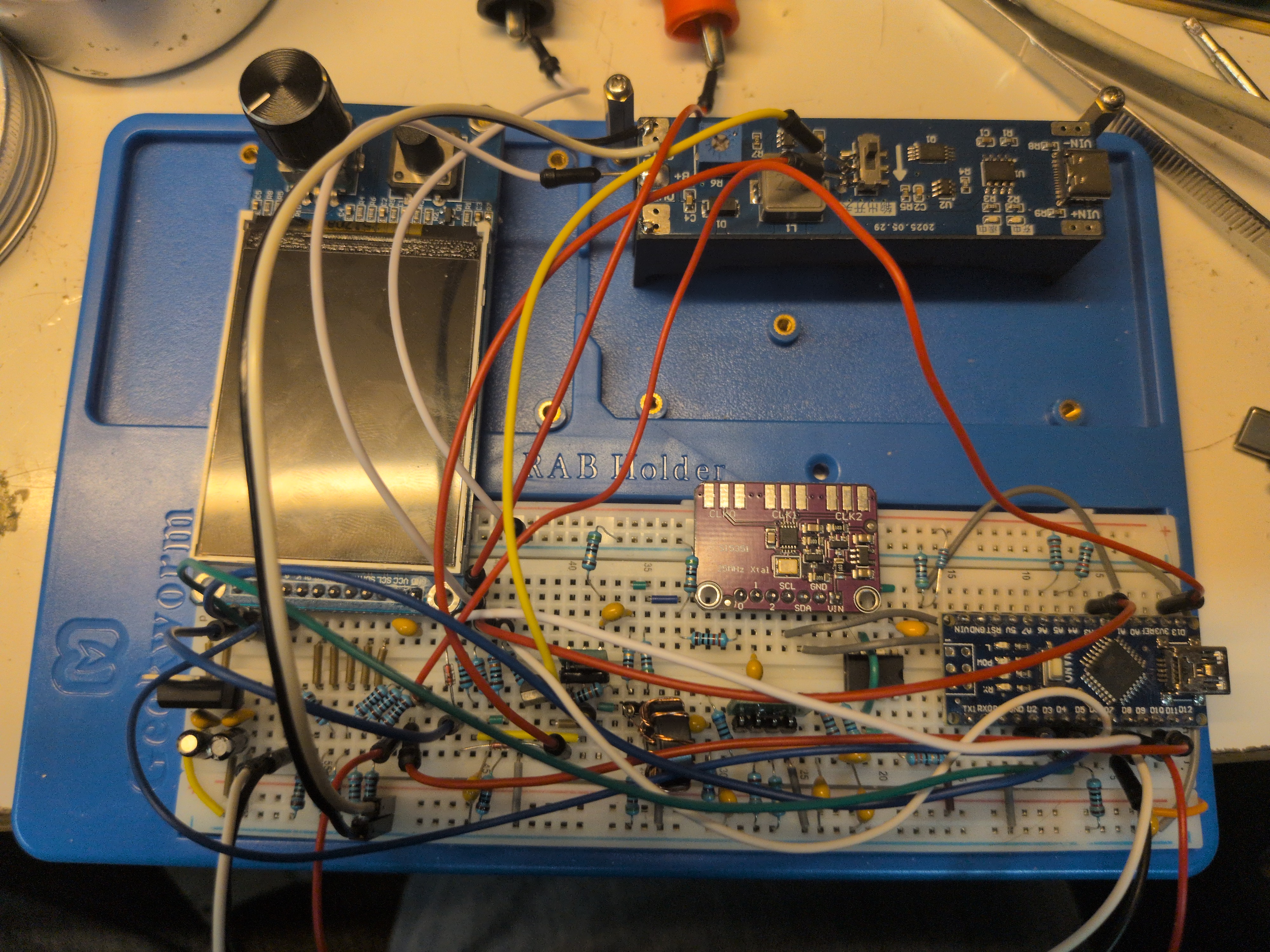

Вот, собрал вот такой breadboard на основе схемы Pico-SWR

Поделитесь пожалуйста алгоритмом вычисления SWR для Pico. Формулы будет достаточно. Насколько я понимаю, алгоритм от SWR-Mouse тут не подойдёт. Хочется сделать маленький самодостаточный прибор с TFT LCD.
Заранее спасибо!

-- Eugene, W6EEN
