С трансформатором в коолекторе возрастает усиление. Может засвистеть вся линейка!
Андрей,у себя на форуме ты выкладывал как расчитать какскад ОЗ. Можешь привести расчеты каскадов с ОБ и ОЭ(Rвх/вых и Кус)
Algol
Posts: 13
Joined: 29 Jul 2018, 05:35
Позывной: UR1LR

Re: Минитрансивер.

Post by Algol »

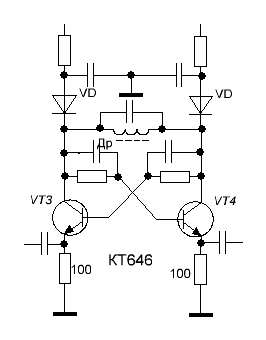

Будет ли работать такой узел?
Attachments
UR5FFR
Site Admin
Posts: 2187
Joined: 21 Apr 2012, 22:00
Позывной: UR5FFR
Location: Odessa

Re: Минитрансивер.

Post by UR5FFR »

Работать будет, но цепи смещения неоптимальны - надо с базы на землю резисторы ставить. Входное/выходное сопртивление будет низким. При маленьких токах в еденицы мА порядка 50-100 ом. При увеличении тока десятков мА будет падать до 10ом и меньше.
Algol
Posts: 13
Joined: 29 Jul 2018, 05:35
Позывной: UR1LR

Re: Минитрансивер.

Post by Algol »

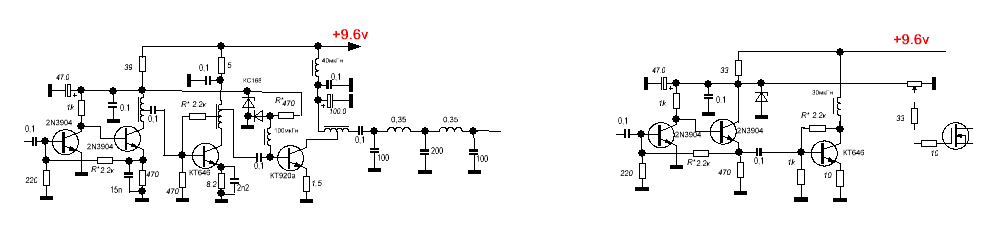

Здравствуй,Андрей. Вот вырисовал УМ. Теперь прогнать бы вкаком-нибудь симуляторе,или как их там называют? В окнечник поставил Кт920. RD-шку жалко и дорого.Хотя было бы понадежнее.Рассчитываю получить 2Вт при 9В питании. Прикинь пожалуства что получилось ?
Сергей,RW3DF должен прислать скетч. У него поначалу то же не компилировалось. там чего то не хватало . И есть проблемы с интелектуальным валкодером,но он грешит на свой валкодер.
Я думаю он сюда подойдет и все обсудим.
Attachments
UR1LR мини3 УМ.GIF
UR1LR мини3 УМ.GIF (9.29 KiB) Viewed 7760 times
